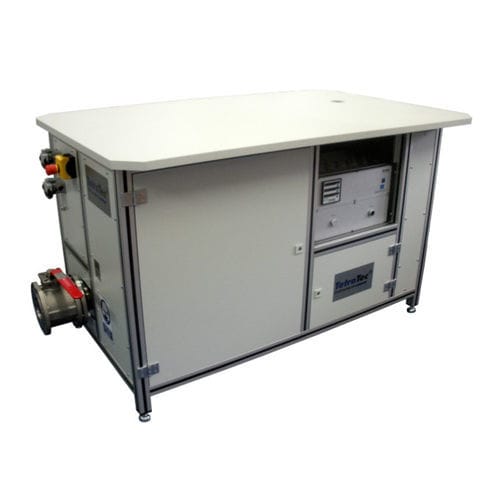

Luftströmungs-Prüfstand ATS

automatischfür Motorkomponentenfür die Luftfahrtindustrie

Das Luftmassenstrom-Messverfahren mittels überkritisch betriebener Düsen bietet die Möglichkeit den Luftmassenstrom durch Turbinenschaufeln, Blechöffnungen und anderen Prüfkörper wie z.B. Gasbrennern höchst präzise zumessen. Die Prüftstände sind kompakt und beinhalten neben den Messdüsen, der Sensorik einen PC zur automatisierten Bedienung. Vorteile & Innovation Automatisiertes Prüfsystem zur Bestimmung von Luftmassenströmen Kosten- und Zeitersparnis durch geringen Personalaufwand Skalierbar für unterschiedliche Schaufeltypen und –größen durch flexibles Düsenregister Überkritisch durchströmte Düsen nach DIN EN ISO 9300 Genauigkeit +/- 0,5% vom Messwert Standartmessbereich 0,95 – 750 kg/h Automatische Düsenauswahl und Druckregelung Automatische Erkennung der Beruhigungsbehälter Benutzerfreundliche Prüfsoftware Projektorientierte Datenbankstruktur Automatische Messprotokollgenerierung Relativer Druck am Prüfkörper: 1.1 bis 1.5 Pabs, optional bis zu 3.5 x Pabs Export nach Excel, ASCII, SAP Anwendung & Integration Komponententests bei Gas- und Dampfturbinen Komponententests bei Luftfahrttriebwerken Turbinen-, Kompressor- und Leitschaufeln Schaufelüberarbeitung Massenstromermittlung Überprüfung von effektiven Strömungsquerschnitten Qualitätskontrolle Serienprüfung Forschung und Entwicklung
