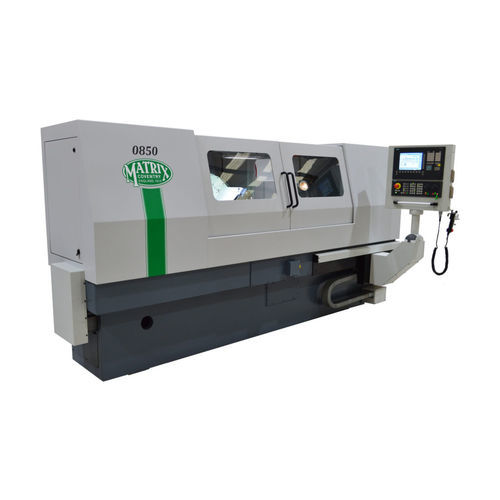

Schleifmaschine für Aussengewinde TE-0850

CNCdigital

<br><br>Bauteil-Durchmesser<br> <br><br>10 – 350 mm<br><br>Schleifdurchmesser<br> <br><br>10 – 350 mm (bauteilabhängig)<br><br>Länge zwischen den Spitzen<br> <br><br>800 mm (max.)<br><br>Schleiflänge zwischen den Spitzen<br> <br><br>800 mm (abhängig vom Werkstück)<br><br>Steigungsbereich<br> <br><br>0 – 300 mm<br><br>CNC-Steuerung:<br><br>CNC-Typ<br> <br><br>Siemens 840 DSL<br><br>HMI<br> <br><br>Sinumerik Operate + Matrix-Schnittstelle<br><br>Servosystem<br> <br><br>Sinamics S120 (digital)<br><br>X-Achse (Durchmesser):<br><br>Schlittenweg<br> <br><br>360 mm<br><br>Verfahrgeschwindigkeit<br> <br><br>0 – 7 m/min (digitaler Servoantrieb)<br><br>Inklusive Linearmaßstab<br> <br><br>Duales Positionsrückmeldesystem<br><br>Z-Achse (Länge):<br><br>Schlittenverfahrweg<br> <br><br>950 mm<br><br>Verfahrgeschwindigkeit<br> <br><br>0 – 7 m/min (digitaler Servoantrieb)<br><br>Inklusive Linearmaßstab<br> <br><br>Duales Positionsrückmeldesystem<br><br>C-Achse (Arbeitskopf):<br><br>Drehmoment<br> <br><br>154 Nm<br><br>Verfahrgeschwindigkeit<br> <br><br>0,4 – 120 U/min (digitaler Servomotor)<br><br>Drehgeber<br> <br><br>Hochpräzises Positionsrückmeldesystem<br><br>Spindelkopf:<br><br>Leistung der Schleifspindel<br> <br><br>8,8 kW bei 2000 U/min<br><br>Programmierbare Drehzahl<br> <br><br>500 – 2500 U/min (digitaler Servo)<br><br>Automatisches Auswuchten<br> <br><br>Integriertes dynamisches Auswuchtsystem<br><br>Standard-Felgengröße<br> <br><br>13 mm oder 25 mm<br><br>Abrichtsystem:<br><br>Am Arbeitskopf montiert<br> <br><br>Feststehend (optional einstellbar)<br><br>Geschwindigkeit des Abrichters<br> <br><br>0 – 6000 U/min (bidirektional)<br><br>Vorschubgeschwindigkeit<br> <br><br>Programmierbar / per Makro berechnet<br><br>Schleifmittel<br> <br><br>Scheibe / Rolle / Einzelpunkt-Diamant<br><br>Kühlmittelsystem:<br><br>Kapazität<br> <br><br>650 l (Standard)<br><br>Merkmale<br> <br><br>Temperaturregelung, Abscheider, Zentrifuge<br><br>Maschineneigenschaften:<br><br>Ungefähres Bruttogewicht der Maschine<br> <br><br>10.000 kg<br><br>Ungefähre Stellfläche<br> <br><br>5.100 mm x 4.200 mm (mit Kühlmittelsystem)<br><br>
