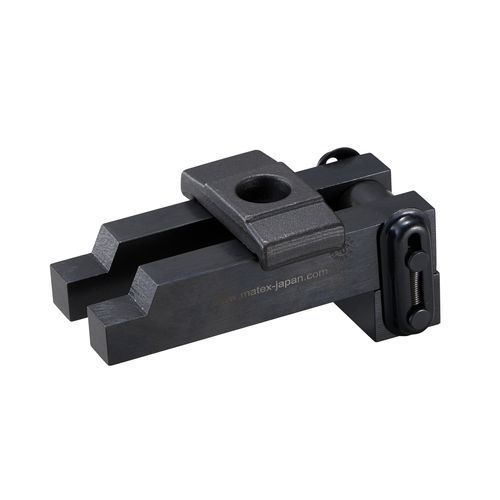

Manuelle Spannvorrichtung EASYCLAMP MA-Type

mechanischfür Spritzgießwerkzeugekompakt

Übersicht
MATEX EASYCLAMP ist eine Spannvorrichtung zur Montage von Formen, entwickelt zur Vereinfachung von Formwechseln. Seit der Markteinführung 1977 ist es ein langjährig eingesetztes Produkt bei Spritzgussherstellern weltweit. Das Design wurde anhand von Rückmeldungen aus der Produktion verfeinert; der erste großflächige Anwender war das eigene Spritzgusswerk von MATEX. 'EASYCLAMP' ist die eingetragene Marke der MATEX Co.,Ltd.

Eigenschaften

• Kompatibel mit einem breiten Bereich an Formdicken: erhältlich in 11 Modellen; jedes Modell bietet vier einstellbare Dicken.
• Vereinfachter Wechsel: das Spannkörperteil kann durch Lösen der Schraube angebracht oder entfernt werden, ohne diese vollständig zu entfernen; das ermöglicht schnelle Wechsel zwischen Dicken und reduziert Stillstandszeiten.

Modelle / Unterstützte Formdicken

• Typ SS: 10, 15, 20, 25 mm
• Typen S / M / MA / MB: 20, 25, 30, 35 mm
• Typen L / LS / EL: 30, 35, 40, 45 mm
• Typen LA / LAS / ELS: 40, 45, 50, 55 mm

Anwendungsbeispiele

• Spritzguss
• Pressumformung
• Druckguss

Dokumente

• MATEX 'EASYCLAMP' Katalog (PDF)
• MATEX 'EASYCLAMP' Angebotsblatt (PDF)

Video

• Einführung von EASYCLAMP, einem führenden Spannwerkzeug zum Einrichten von Spritzgussformen in Japan (YouTube)

Eigenschaften / technische Spezifikationen

• Produktname / Handelsbezeichnung: EASYCLAMP
• Hersteller / Marke: MATEX
• Marke: 'EASYCLAMP' ist die eingetragene Marke der MATEX Co.,Ltd.
• Markthistorie: Markteinführung 1977; seit langem verwendetes Produkt bei Spritzgussherstellern weltweit
• Anzahl Modelle: 11 Modelle, die mehrere Formdickenbereiche abdecken
• Unterstützte Formdicken nach Modellgruppe: SS (10/15/20/25 mm); S/M/MA/MB (20/25/30/35 mm); L/LS/EL (30/35/40/45 mm); LA/LAS/ELS (40/45/50/55 mm)
• Wechselsystem: Spannkörper durch Lösen der Schraube ohne vollständige Entfernung abnehmbar; ausgelegt für schnelle Umstellungen zwischen Dicken
• Typische Anwendungen: Spritzguss, Pressumformung, Druckguss
• Verfügbare Ressourcen: Produktkatalog (PDF), Angebotsblatt (PDF), Produktvorstellungsvideo (YouTube)
