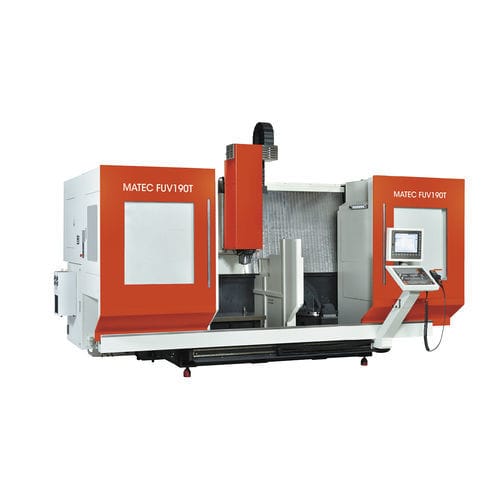

CNC-Bearbeitungszentrum / 5-Achs FUV series

vertikalFahrständerBrücken

Die FUV170T I 190T ist eine kostengünstige Einstiegsmaschine, welche die 5-Achs-, Pendelplatz- und Langbettbearbeitung ermöglicht. Das Maschinengestell besteht aus stark verripptem Guss. Die gesamte Konstruktion zeichnet sich durch hohe Thermostabilität aus. Dies ermöglicht eine dynamische Belastbarkeit der Maschine und garantiert einen vibrationsarmen Lauf, optimale Zugänglichkeit bei großem Arbeitsbereich und kompakter Stellfläche. Die Maschinenkonzeption ermöglicht sowohl volle simultane 5-Achs-Bearbeitung von Werkstücken, als auch 3-Achs-Bearbeitung von langen Bauteilen. Der Schwenkdrehtisch verfügt über einen Planscheibendurchmesser von Ø 650 mm und der starre Maschinentisch über eine Aufspannfläche von 700 x 500 mm bzw. 900 x 500 mm. Die im Gegenlager aufgenommene Schwenkbrücke ermöglicht eine Bearbeitung von Werkstücken bis zu einem Gewicht von 300 kg. Auf dem festen Tisch kann ein Gewicht von 1.200 bzw. 1.600 kg aufgespannt werden. In der Drehachse kann eine volle 360°-Bewegung ausgeführt werden. Die Schwenkachse ermöglicht auch die Bearbeitung von komplexen Teilen, da der Tisch bis zu - 50° I +110° überschwenken kann. Glasmassstäbe und direkte Rotationsencoder in allen Achsen sorgen für höchste Genauigkeiten.
