CNC-Bearbeitungszentrum / 5-Achs 30HVCuniversellmit RotationstischHSK-63
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Achszahl
- 5-Achs
- Spindelausrichtung
- universell
- Struktur
- mit Rotationstisch
- Spindelnase
- SK40, HSK-63
- Anzahl Werkzeuge
- 60 Werkzeuge, 48 Werkzeuge, 80 Werkzeuge
- Weitere Eigenschaften
- Hochleistung, Hochpräzision
- X-Hub
1.300 mm, 1.500 mm, 3.000 mm, 4.000 mm
(51 in, 59 in, 118 in, 157 in)- Y-Hub
600 mm, 825 mm, 1.125 mm
(24 in, 32 in, 44 in)- Z-Hub
800 mm, 1.100 mm, 1.300 mm
(31 in, 43 in, 51 in)- Rotationsgeschwindigkeit
9.000 rpm
(56.549 rad.min-1)- Leistung
11 kW, 16 kW, 19 kW
(14,96 hp, 21,75 hp, 25,83 hp)- Vorrückgeschwindigkeit X-Achse
30.000 mm/min, 48.000 mm/min
(20 in/s, 31 in/s)- Vorrückgeschwindigkeit Y-Achse
30.000 mm/min, 48.000 mm/min
(20 in/s, 31 in/s)- Vorrückgeschwindigkeit Z-Achse
30.000 mm/min, 48.000 mm/min
(20 in/s, 31 in/s)- Maximale Tischlast
500 kg, 1.000 kg, 1.500 kg
(1.102 lb, 2.205 lb, 3.307 lb)- Werkzeuggewicht (max.)
10 kg
(22 lb)
Beschreibung
Die Standardmaschine für komplexe 5-Seitenbearbeitung
hohe Stabilität und Präzision
kurze Lieferzeiten
Standardausrüstung in allen Maschinen
1-Achs-CNC-Schwenkkopf stufenlos
Steuerung Heidenhain TNC 640
Werkzeugaufnahme HSK63 DIN 69893
CNC-Rundtisch Ø 630 / 800 / 1.150 mm
Arbeitsraum-Vollverkleidung mit Dach
Direktes Wegmesssystem in X-, Y- und Z-Achse
Späneförderer
Weitere Optionen
Siemens 840D sl
Werkzeugaufnahme SK40 DIN 69871
Erweiterung Werkzeugmagazin auf 280 Plätze
Hochdruck-Kühlmitteleinrichtung
Rundtische aufgesetzt für Wellenbearbeitung
Arbeitsraum-Trennwand
Motorspindel
Drehmoment max.: 115 Nm
Schwenkkopf
Schwenkwinkel: ± 105° Grad stufenlos
Direktes Wegmesssystem: ± 3“
Klemmkräfte: 2.400 Nm ungeklemmt
4.200 Nm geklemmt
Integrierter CNC-Rundtisch
Bei Y-Achse 600 mm: Ø 630 mm
Bei Y-Achse 825 mm: Ø 800 mm
Bei Y-Achse 1.125 mm: Ø 1.150 mm
Kataloge
Fahrständerbaureihe HV/HVU Serie
32 Seiten
Weitere Produkte von matec Maschinenbau

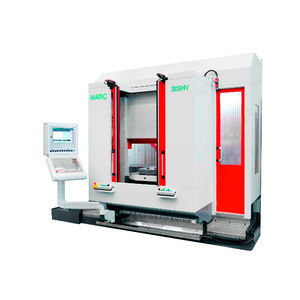

STANDARD HVC I SHV BAUREIHE
