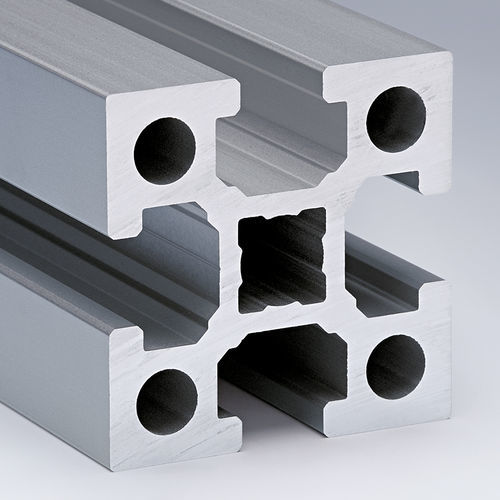

Aluminiumprofil 60 series
anodisiertes Aluminiumgerilltrechteckig

Aluminiumprofil
Aluminiumprofil
Aluminiumprofil
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Material
Aluminium, anodisiertes Aluminium
Form
gerillt, rechteckig
Verwendung
für Maschinenrahmen und -gehäuse, für Industrieanwendungen, für Bauanwendungen, für Plattform, rahmen, Verbindungs, für schwere Lasten, für Böden oder Treppen, Funktion, Führung, für die Landwirtschaft, für Förderbandrahmen, zur Herstellung von Trägern, für Schienenfahrzeuge, für die Automobilindustrie, für Förderanlagen
Weitere Eigenschaften
leichtgewichtig, geschlossen, für schwere Lasten, offen
Breite

Min: 60 mm
(2,4 in)

60 mm
(2,4 in)

Max: 120 mm
(4,7 in)

Höhe

Min: 60 mm
(2,4 in)

60 mm
(2,4 in)

Max: 240 mm
(9,4 in)

Beschreibung

Die Konstruktionsprofile der Serie 60 bauen auf dem Rastermaß 60 x 60 mm und dessen Vielfachen auf. Die klassischen Einsatzgebiete sind Maschinengestelle mit höchsten Belastungen und große Portale, die üblicherweise dem Stahlbau vorbehalten sind. Die überwiegend verwendete hochwertige Aluminiumlegierung AlMgSi 0,7 F27 sorgt für eine hohe Stabilität und Festigkeit der Profile. Zusammen mit der innovativen Geometrie können sie selbst für Anwendungen mit höchster Belastung, die eigentlich dem Stahlbau vorbehalten sind, eingesetzt werden. Die richtige Auswahl des Profils ist abhängig von der Art der entsprechenden Anwendung und deren Anforderungen an die Belastbarkeit und das Design. Die Nutbreite von 14 mm und die Nuttiefe von 19 mm ist für die Verwendung von DIN-Schrauben M12 ausgelegt, wobei M6, M8 und M10 optional möglich sind. Der stirnseitig mittige Bohrkanal ø = 14,5 mm ist zum direkten Einschneiden von Gewinde M16 sowie für einen selbstschneidenden Gewindeeinsatz M12 ausgelegt. Die äußeren Bohrkanäle ø = 10,5 mm sind zum direkten Einschneiden von Gewinde M12 sowie für einen selbstschneidenden Gewindeeinsatz M8 oder einen Drahtgewindeeinsatz Helicoil M10 ausgelegt. Alle Profile der Serie 60 und die entsprechenden Verbindungs- und Zubehörelemente können direkt online im aluprofil.shop bestellt werden. Im Shop besteht ebenfalls die Möglichkeit die Profile mit der gewünschten Endenbearbeitung zu versehen und als CAD-Modell auszuprägen.
