Fördersystem für Kanister

für FlaschenPaket

Kurzbeschreibung

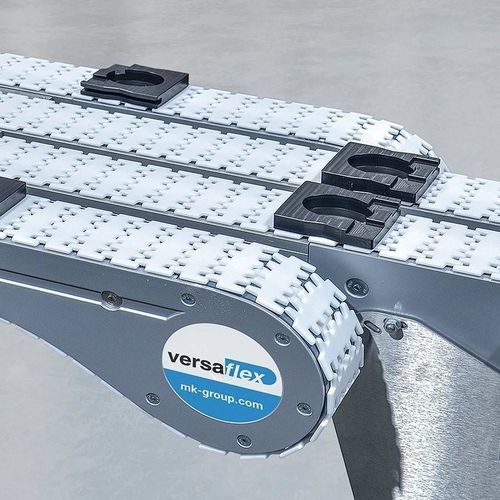

Das komplett modulare und standardisierte Scharnierband-Fördersystem Versaflex mit Kunststoffkette eignet sich ideal für komplexe Streckenverläufe im dreidimensionalen Raum. Es erlaubt den wirtschaftlichen Aufbau von Anlagen mit Kurven, Ebenenwechseln und langen Fahrstrecken bei geringer Stellfläche.

Systemüberblick

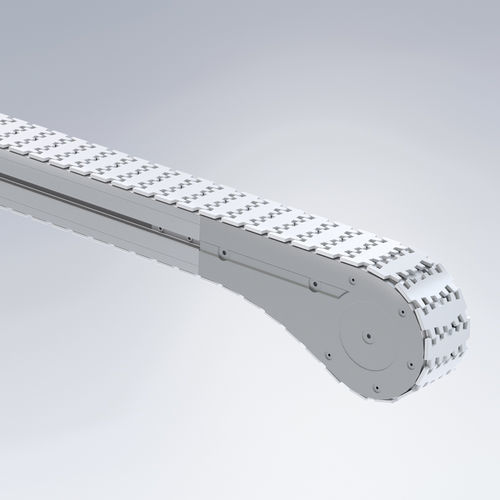

Versaflex ist ein einspuriges Scharnierband-Fördersystem mit verschleißarmer Kunststoffkette, das auf Gleitleisten läuft. Es kann mit nur einem Antrieb betrieben werden und bietet Kurvenradien ab ca. 150 mm. Typische Einsatzgrenzen sind Systemlängen bis zu 30 m und Fördergeschwindigkeiten bis zu 60 m/min. Der formschlüssige Antrieb verhindert Schlupf; das System ist auch für Nassbereiche geeignet.

Module & Funktionen

• Antriebe und Antriebseinheiten
• Kurven (inkl. 90°-Radien und rollende Kurven)
• Mitnehmer in verschiedenen Ausführungen (auch Rollen, flexible Mitnehmer, Mitnehmer mit Magneten)
• Seitenführungen, Gleitleisten und Ständer
• Funktionsmodule: Stopper (Stauen), Puffer-Elemente, Vereinzeler, Weichen (Verteilen auf mehrere Spuren)
• Optionen: ESD-Varianten, Beschichtungen/Beläge (z. B. Stahlbelag, beflockte Flächen) für spezielle Transportaufgaben

Anwendungsbereiche
Versaflex eignet sich u. a. für den Transport von Flaschen, Dosen, kleinen Kartonagen sowie für Werkstückträger in Montagelinien (z. B. Automotive) und für die Verkettung von Maschinen in der Produktion. Das System erlaubt schonendes, reproduzierbares Teilehandling und exakte Positionierung von Werkstückträgern.

Vorteile

• Wirtschaftliche Realisierung komplexer Streckenverläufe
• Schnelle Anpassung an veränderte Produktions- und Umgebungsbedingungen
• Branchenübergreifend einsetzbar und kompatibel mit marktüblichen Systemen
• Lieferbar schlüsselfertig oder als Bausatz
• Energie- und platzsparende Konstruktion
• Große Auswahl an Systembreiten und Kettenvarianten

Technische Daten (Kurzfassung)
Breiten (Beispiele): 45, 65, 85, 105, 182, 300 mm
Länge (max.): bis 30.000 mm
Gesamtlast (typisch): bis 200 kg (je nach Ausführung, höhere Lasten auf Anfrage)
Fördergeschwindigkeit (max.): bis 60 m/min (höhere Geschwindigkeiten auf Anfrage)
Betriebsarten: Stetigbetrieb, Taktbetrieb, Staubetrieb

Technische Daten (Tabellarischer Auszug)
System: A04 / A06 / A08 / A10 / A17 / A29
Systembreite [mm]: 45 / 65 / 85 / 105 / 182 / 300
Systemhöhe inkl. Kette [mm]: 72 / 73 / 85 / 86 / 95 / 95
Gesamtlast bis [kg]: 150 / 150 / 200 / 200 / 200 / 200
Fördererlänge bis [m]: 30 / 30 / 30 / 30 / 30 / 30
Fördergeschwindigkeit bis [m/min]: 60 / 60 / 60 / 60 / 60 / 60
Kettenbreite [mm]: 44 / 63 / 83 / 103 / 175 / 295
Kettenteilung [mm]: 25,4 / 25,4 / 33,5 / 35,5 / 33,5 / 33,5
Kettenzugkraft [N]: 500 / 500 / 1250 / 1250 / 1250 / 1250
Produktbreite [mm] (typ.): 10–80 / 15–140 / 20–200 / 25–300 / 70–400 / 70–400
Produktgewicht horizontal bis [kg]: 2 / 10 / 15 / 20 / 15 / 15
Produktgewicht steigend bis [kg]: 1 / 2 / 10 / 15 / 10 / 10

Hinweis
Es sind weitere Kettenvarianten (z. B. A045) und zahlreiche Mitnehmer-/Rollen-Optionen verfügbar; individuelle Anpassungen und kundenspezifische Ausführungen sind möglich.
