Rollenförderer RBF 2000

mit motorisierten Rollengebogenschräg

Überblick
Der Rollenförderer RBF 2000 ist ein modulares Fördersystem für Intralogistik und Produktionslogistik, das aus Standardmodulen konfiguriert werden kann, um komplexe Strecken und Anwendungsanforderungen zu erfüllen. Geeignet zum Transport von Behältern, Kartons und Tablaren bis 55 kg pro Teil. Verfügbare Module: Geraden (Motorrollen, Getriebemotoren oder Schwerkraft), Kurven, Ausrichter, Ein-/Ausschleuser, 90°-Transfer und Multi-Transfer-Einheiten. Der Förderrahmen besteht aus eloxierten Aluminiumprofilen mit verdeckter Kabelführung für eine kompakte, langlebige und aufgeräumte Installation, integrierbar in das mk Modulsystem.

Systemkonzept und Besonderheiten

• 24V-Motorrollen arbeiten zonenweise und ermöglichen Zero Pressure Accumulation (ZPA): der Förderweg ist in Zonen unterteilt, jede Zone wird separat angetrieben, sodass nur ein Fördergut pro Zone vorhanden ist; Zonen kommunizieren, sodass Fördergüter automatisch stoppen, wenn die Folgezone belegt ist.
• Antriebsübertragung: Motorrollen treiben zusätzliche Rollen über Poly-V- oder Keilriemen an.
• Getriebene Rollenförderer: Getriebemotoren treiben Rollen über Riemen oder Scheiben für wirtschaftlichen Langstreckentransport an.
• Schwerkraft-Rollenförderer: nicht angetriebener Transport für Schwerkraftzufuhr oder manuelle Zuführung; Bremsrollen auf Anfrage.

Module / Baugruppen (Auswahl)

• Gerade Strecken: angetrieben (Motorrollen), mit Getriebemotor oder schwerkraftgesteuert; Segmentlänge bis 6000 mm (Gesamtlänge unbegrenzt durch Verbindung).
• Kurvenmodule (45°/90°): konische Rollen (Plastikkegel auf Stahlrollen) erhalten die Produktorientierung bei Richtungsänderungen; Kurven können je nach Länge, Last und Geschwindigkeit von einem oder mehreren Motorrollen angetrieben werden.
• Rollenförderer zum Ausrichten: motorisierte, schwenkbare Rollen verschieben Produkte quer zu den Seitenführungen zur Ausrichtung vor nachgelagerten Einheiten oder zur Reduktion der nutzbaren Breite.
• 45° Ein-/Ausschleuser: versetzte Rollen ermöglichen das Zusammenführen oder Verzweigen von Förderströmen (Zusammenführung zweier Förderer oder Abzweigung mit Multi-Transfer).

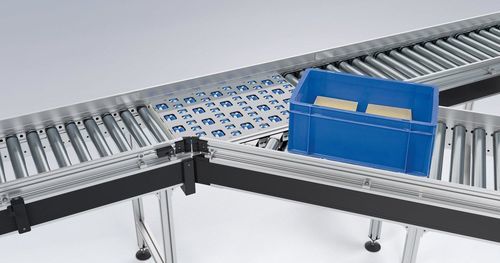

• Multi-Transfer-Modul: mehrseitig wirkende Rollen, rechtwinklig angeordnet, um Produkte bei 45° im Fluss mit beibehaltener Orientierung auszuleiten oder bei 90° kurz anzuhalten und die Orientierung zu ändern; weitere Konfigurationen (Ausrichtung, Rotation, Wendung) auf Anfrage.
• 90°-Transfermodul: überträgt Produkte quer zum Fluss und ändert die Orientierung; eingebaut in einen motorisierten Rollenförderer (ZPA) mit 75 mm Raster; anpassbare Layouts (L, T, Kreuz) und Riemenführungen zur Anpassung an Fördererbreite und Produktgrundfläche.

Design und Konstruktion

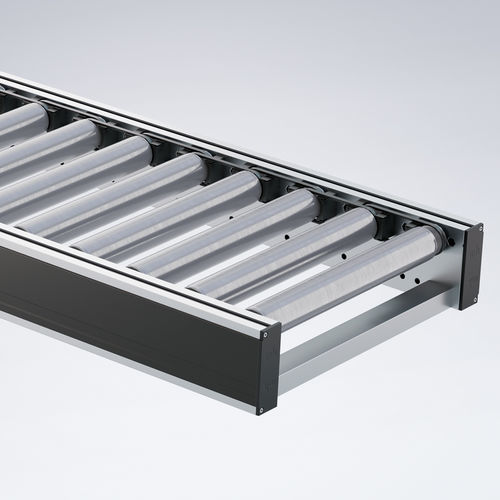

• Förderrahmen: zwei eloxierte Aluminiumprofile, durchgehend perforiert; obere Sektion mit sechseckigen Löchern für federbelastete Rollenachsen, untere Sektion mit runden Löchern für Querträger und Zubehör.
• Verdeckte Kabelführung im Bandkörperprofil für eine ordentliche Elektroinstallation und einfache Integration von Sensorik und Steuerung.

Zubehör & Einbauten

• Ständer für gerade, kurvige und geneigte Abschnitte.
• Seitenführungen – fest oder verstellbar.
• Lichtschranken (fest oder verstellbar) für Sensorik und Steuerlogik.
• Kabeleinführungen und Führungen für Sensorkabel und weiteres Zubehör; Bremsrollen auf Anfrage.

Vorteile

• Standardisierte Module erlauben die Umsetzung komplexer Streckenführungen.
• Langlebige, wartungsarme Konstruktion für zuverlässigen Dauerbetrieb.
• Energieeffiziente und leistungsfähige Antriebsoptionen mit dezentralen Steuerungsmöglichkeiten.
• Verdeckte Kabelführung und durchdachte Details vereinfachen Elektroinstallation und Wartung.
• Flexibel erweiterbar und an wechselnde Anforderungen anpassbar.

Caractéristiques / spécifications techniques

• Breiten (Standard): 320, 400, 420, 500, 620, 700 mm (weitere Breiten auf Anfrage).
• Länge pro Segment: bis 6000 mm; Gesamtlänge unbegrenzt durch Verbindung von Segmenten.
• Gesamtlast: bis 400 kg (max. 55 kg pro Fördergut; weitere Ausführungen auf Anfrage).
• Geschwindigkeit: bis zu 100 m/min.
• Rollen: Durchmesser Ø 50 mm (Standard für RBF 2000).
• Module: Geraden (antrieben / Schwerkraft), Kurven, Ausrichter, Ein-/Ausschleuser, 90°-Transfer, Multi-Transfer.
• Antriebsoptionen: zonenweise arbeitende 24 V Motorrollen (ZPA), Getriebemotoren, riemengetriebene Rollentriebe (Poly-V oder V-Riemen).
• Kurvenausführung: konische Rollen (Plastikkegel auf Stahlrollen) zur Aufrechterhaltung der Produktorientierung bei Richtungswechseln.
