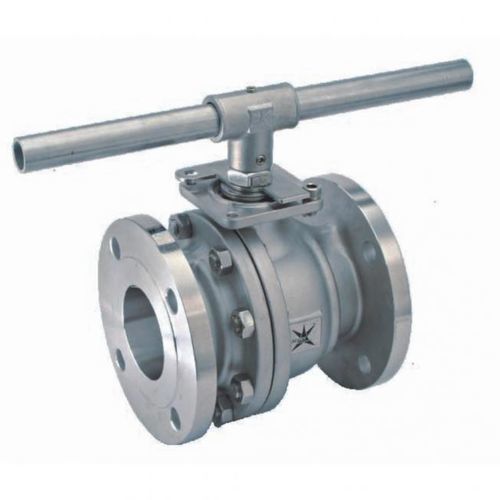

Kugelventil V90

manuellFlusskontrolleFlansch

Übersicht
Flanschkugelhahn mit geteiltem Gehäuse und Vollbohrung, ausgelegt für die Prozessindustrie. Das Ventil verwendet das SealMax® Dreifach-Dichtsystem der Spindel für live-loaded, wartungsarmen Betrieb und verlängerte Lebensdauer. Fire-safe zertifiziert nach API 607 7th Edition. Voll bearbeitete ISO 5211-Anbaustellung ermöglicht einfache Automatisierung. Austauschbare Teile mit der Mars Series 90D reduzieren Ersatzteillager. Erhältlich in Größen 1/2\" bis 4\" und Flanschklassen ANSI Class 150, PN16, PN40.

Technische Daten

• Design: Geteiltes Gehäuse, flanschbar
• Bohrung: Vollbohrung
• Größenbereich: 1/2\"–4\"
• Flanschklasse: ANSI Class 150, PN16, PN40
• Gehäusematerialien: CF8M, WCB
• Kugelmaterial: CF8M
• Dichtungen/Sitze: RPTFE
• Spindelmaterial: SUS 316
• Spindeldichtungssystem: SealMax® Triple-Sealing (Pyramiden-Spindel, O-Ring, V-Ring/Chevron-Packung)
• Montage: ISO 5211 (vollständig bearbeitet)
• Antistatikvorrichtung: Standard
• Feuersicherheit: API 607 7th Edition zertifiziert
• Konformität: ISO 10497 3rd Ed., TA-Luft, ISO 15848-1, RoHS

Merkmale

• Fire-safe Zertifizierung nach API 607 7th Edition
• SealMax® Dreifach-Dichtung für erhöhte Dichtheit
• Voll bearbeitete ISO 5211-Anbaustellung für Aktorintegration
• Schwimmende Kugel mit druckunterstützter Dichtung
• Entlastungsbohrung in der Spindelschlitzung zum Ausgleichen des Gehäusedrucks
• Vollständig kapselnde Gehäusedichtungen
• Austauschbare Teile mit Series 90D zur Vereinfachung der Ersatzteilverwaltung
• Auswurfsichere Spindelkonstruktion (blow-out proof)
• Antistatikvorrichtung zwischen Spindel und Kugel sowie Spindel und Gehäuse
• V-Port Steuerungsvariante für präzise Durchflussregelung verfügbar

Anwendungen

• Prozessautomatisierungs- und Steuerungssysteme
• Öl & Gas, Petrochemie und chemische Verfahren
• Kritische Dienste bei flüchtigen Emissionen (TA-Luft konform)
• Dienste von Hochvakuum bis Hochdruck
• Betrieb in Ex-Bereichen mit antistatischem Schutzbedarf
• Durchflussregelung über V-Port Konfiguration

Technische Spezifikationen

• Serie: Series 90
• Design: Geteiltes Gehäuse, flanschbar
• Bohrung: Vollbohrung
• Verfügbare Größen: 1/2\" bis 4\"
• Flanschklassen: ANSI Class 150, PN16, PN40
• Gehäusematerialien: CF8M, WCB
• Kugelmaterial: CF8M
• Sitzmaterial: RPTFE
• Spindelmaterial: SUS 316
• Spindeldichtung: SealMax® Triple-Sealing (Pyramiden-Spindel, O-Ring, V-Ring/Chevron-Packung)
• Montagefläche: ISO 5211 (vollständig bearbeitet)
• Antistatikvorrichtung: Standard
• Feuersicherheitszertifizierung: API 607 7th Edition
• Weitere Konformitäten: ISO 10497 3rd Ed., TA-Luft, ISO 15848-1, RoHS
