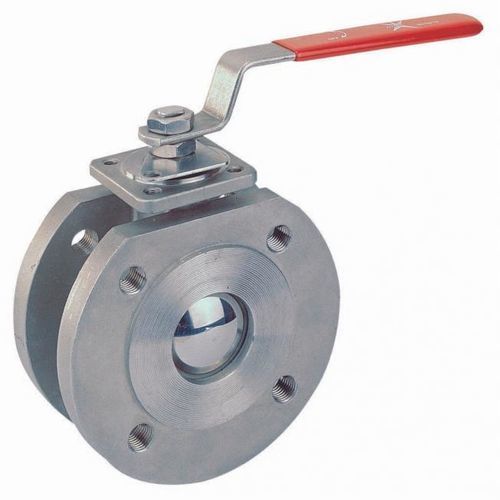

Kugelventil

pneumatischDruckminderungDurchsatzkontrolle

Produktübersicht
Kompakter Wafer-Kugelhahn mit Vollbohrung, bewertet nach ANSI Class 150 und PN10/16/40. Leichtbau und platzsparende Ausführung aus Edelstahl CF8M. Erhältlich in mehreren Ausführungen (Standard, Series F98 fire safe, Series F98A ISO 15848-1 zertifiziert) sowie in unterschiedlichen Größen und Druckklassen. Optionen umfassen V-Port-Kugeln (30°/60°/90°) zur Durchflussregelung, PTFE/RTFE-Dichtungen als Standard und alternative Werkstoffe oder Zertifizierungen auf Anfrage.

Verfügbare Modelle

• Standard — Wafer-Bauform, kompakt, Vollbohrung; optional mit 30°/60°/90° V-Port-Kugel zur Durchflussregelung; NACE MR0175 auf Anfrage optional; Größen 1/2" ~ 6"; Druck ANSI Class 150, PN16/40; Gehäuse CF8M; Dichtungen PTFE/RTFE Standard (andere Optionen auf Anfrage).
• Series F98 — Series F98, Fire Safe; Wafer-Bauform, Direct Mount, fire safe, Vollbohrung; entspricht B16.34; Größen 1/2" ~ 4"; Druck PN16; Gehäusewerkstoffe 1.4408 / 1.0619; Dichtungen PTFE/RTFE Standard (andere Optionen auf Anfrage).
• Series F98A — Series F98A, ISO15848-1; Wafer-Bauform, Vollbohrung, ISO 15848-1 zertifiziert; Größen 1/2" ~ 4"; Druck PN10/40; Gehäusewerkstoffe 1.4408 / 1.0619; Dichtungen PTFE/RTFE Standard (andere Optionen auf Anfrage).

Modellvergleich (Tabelle)
Model | Size | Pressure Rating | Body | Seats | Design
Standard | 1/2" ~ 6" | ANSI Class 150, PN16/40 | CF8M | PTFE/RTFE standard (options available) | Wafer type, compact, full port, V-port option, optional NACE MR0175
Series F98 | 1/2" ~ 4" | PN16 | 1.4408 / 1.0619 | PTFE/RTFE standard (options available) | Wafer type, Direct Mount, fire safe, conforms to B16.34
Series F98A | 1/2" ~ 4" | PN10/40 | 1.4408 / 1.0619 | PTFE/RTFE standard (options available) | Wafer type, full port, ISO 15848-1 certified

Technische Spezifikationen

• Konstruktion: Wafer-Bauform, Vollbohrung; kompakte, platzsparende Ausführung.
• V-Port-Option: 30°, 60°, 90° V-Port-Kugel verfügbar zur Durchflussregelung (Standard bei angegebenen Modellen).
• Größen: Bereiche je Modell angegeben — Standard: 1/2" ~ 6"; Series F98 / F98A: 1/2" ~ 4".
• Druckstufen: ANSI Class 150; PN10, PN16, PN40 je nach Modell/Variante.
• Gehäusewerkstoffe: CF8M (Standard), 1.4408 / 1.0619 (Series F98 / F98A).
• Dichtungen: PTFE / RTFE Standard; alternative Sitzwerkstoffe auf Anfrage verfügbar.
• Normen & Zertifizierungen: Entspricht B16.34 (wo angegeben); Series F98A nach ISO 15848-1 zertifiziert; NACE MR0175 auf Anfrage.
• Fire-safe-Optionen: Series F98 als fire safe ausgewiesen (Direct Mount fire safe Design).
• Typische Anwendungen: Flanschanschlüsse, bei denen eine kompakte Wafer-Kugelhahn-Lösung mit Vollbohrung und Optionen für Dichtheitszertifikate und Durchflussregelung benötigt wird.
• Varianten: 3 Modelle erhältlich (Standard, Series F98, Series F98A).
