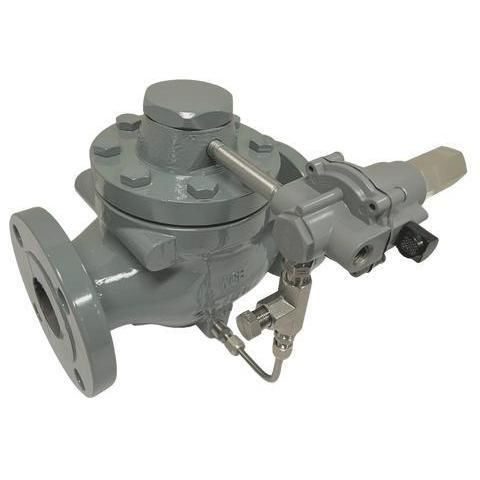

Gas-Gegendruckregler P63

für Erdgasfür DruckluftStahl

Übersicht
Das P63 ist ein pilotgesteuertes Entlastungsventil / Gegenüberdruckregler, das entwickelt wurde, um den Druck vor dem Ventil unter einem eingestellten Wert zu halten. Die Pilotsteuerung ermöglicht eine genaue Einstellbarkeit, während das Hauptventil hohe Durchflussmengen bewältigt. Überschreitet der Druck den Sollwert, öffnet das Hauptventil zur Druckentlastung; fällt der Druck wieder unter den Sollwert, schließt das Ventil und bleibt geschlossen.

Merkmale

• Stabiler Anlauf und kontrolliertes Öffnungsverhalten
• Einfache Inline-Wartung mit schnellem Zugriff auf interne Komponenten
• Schnellwechsel-Trimm für kurze Servicezeiten

Anwendungen

• Druckschutz in gewerblichen und industriellen Anlagen
• Stadt-/Bezirkstor-Entlastung und Bypass-Stationen
• Werks-Druckluft- und Versorgungsanlagen

Produktspezifikationen

• Modell: P63
• Anschlussgrößen: 2" NPT oder Flansch; 3" Flansch (zukünftig); 4" Flansch
• Gehäusegrößen: 2", 4"
• Federbereich: Hauptfeder: 10–40 PSIG; 40–125 PSIG; 85–400 PSIG
• Werkstoffe: Sitz 316 Edelstahl; Gehäuse und Gehäuseflansch WCB-Stahl; Käfig Edelstahl (Standard linear)
• Pilotbetätigt: Ja
• Verbindung: NPT, geflansch
• Flanschtyp: 150 RF, 300 RF

Eigenschaften / Technische Daten

• Einsatzbereiche: Druckschutz für gewerbliche und industrielle Systeme
• Betrieb: Pilotgesteuert für genaue Sollwerterhaltung und hohe Durchflussleistung
• Servicefreundlichkeit: Inline-Wartung und Schnellwechsel-Trimm reduzieren Ausfallzeiten
