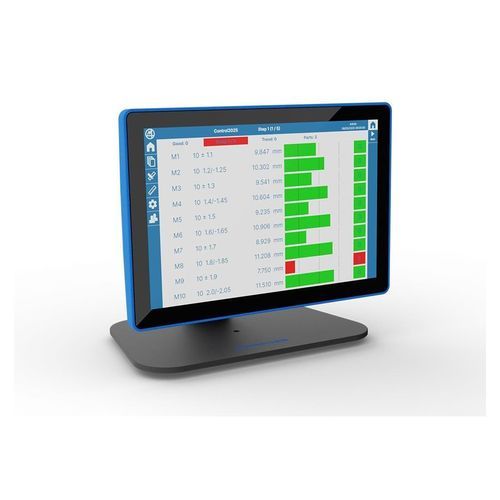

Kapazitives Messinstrument MERLIN CORE

digitalEtherCATIndustrie

Produktübersicht
Der MERLIN CORE ist ein All‑in‑one Messrechner für industrielle Messanwendungen. Erhältlich in analoger und digitaler Hardwareausführung, unterstützt er skalierbare Sensornetzwerke und bietet Rechenleistung für einfache Messplätze sowie komplexe Anwendungen. Die Marposs HMI vereinfacht Bedienabläufe und reduziert Schulungsaufwand.

Software‑Varianten

• Standard: enthält die grundlegenden Funktionen für effiziente und leicht bedienbare Messabläufe.
• Advanced: vollständiger Funktionsumfang für komplexe Mess‑ und Automatisierungsanwendungen.

Bedienoberfläche und Ergonomie
Die Marposs HMI stellt intuitive Bildschirme und standardisierte Abläufe bereit, um Inbetriebnahme und täglichen Betrieb zu beschleunigen und die Einarbeitungszeit der Anwender zu verringern.

Vorteile

• Die analoge Version ermöglicht den Anschluss von Sensoren und Aktoren ohne separates Interface‑Gehäuse.
• Verbesserter Schutz gegen Malware und unbefugten Zugriff.
• Die digitale Version ist für die Integration in das Marposs SMARTNet vorbereitet.
• Entnehmbare micro‑SD Karte mit sicherer Verschlüsselung zum Schutz der Daten.
• Beide Versionen unterstützen Ethernet/IP, Profinet und EtherCAT Feldbusprotokolle.

Hardware‑Varianten

• Analog: geeignet für Tischanwendungen; Rückseite mit sechs Lumberg‑Anschlüssen für Marposs‑Geräte und bis zu 8 konfigurierbaren I/Os über einen Phoenix‑Klemmenblock.
• Digital: SMARTNet‑bereit; integriert ein SMARTNet‑Bridge‑Modul zum Anschluss von SMARTNet‑Komponenten und Zugriff auf Netzwerkressourcen.

Technische Daten
Gehäuse: Aluminium
Frontschutz: IP54
Touchscreen: kapazitiv
LCD: 10,1 Zoll, 16:10
CPU: ARM 1600 MHz
Ethernet LAN: 2 x 1 Gbps
Fieldbus‑Schnittstellen: 2 x Ethernet‑Typ
USB‑Ports: 4 x USB 2.0 Typ A
Serielle Ports: 1 x RS232 + 1 x RS422/RS485
Speicher: 4 GB micro‑SD
Ständer: Neigungshalter
Stromversorgung: 24 VDC -15%/+20%
Relative Luftfeuchte: 5–80% (ohne Kondensation)
Betriebstemperatur: 5–45 °C
Abmessungen LxHxT: 258 x 172 x 45 mm (10,15 x 6,77 x 1,77 Zoll)

Wesentliche Merkmale / Spezifikationen

• All‑in‑one Messrechner in Aluminiumgehäuse.
• Frontschutz IP54 und 10,1 Zoll kapazitiver Touchscreen.
• ARM 1600 MHz Prozessor und entnehmbarer 4 GB micro‑SD Speicher mit Verschlüsselung.
• Konnektivität: 2x1 Gbps LAN, Fieldbus Ethernet Schnittstellen, USB und serielle Anschlüsse.
• Unterstützt SMARTNet (digitale Version) und gängige industrielle Feldbusprotokolle.
• Kompakte Abmessungen und Neigungshalterung für Tischmontage.
