Video-Messsystem Recto Verso series

GeometrieKoordinatenTeile

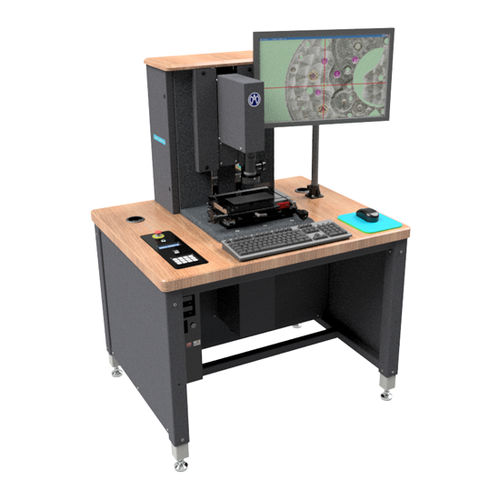

Recto Verso 150 Video-Mess-System Diese Gerät wird verwendet, um die beiden gegenüberliegenden Seiten eines Produktes gleichzeitig zu kontrollieren. Das System gewährleistet eine einzige Referenz für beide Ansichten „oben und unten“. Die Kontrolle eines Bauteils erfolgt ohne Vorrichtung, weil die Messreferenz auf der gegenüberliegenden Seite definiert wird. Das Video-System welches mit zwei optischen Zoom und mit Farbkameras ausgestattet ist, ermöglicht es das Bauteilprofil (Videobild ) mit einer digitalisierten Zeichnung in DXF zu vergleichen. Diese Werkbank-Version enthält alle Steuerelemente auf einer Frontplatte und bietet optimale Ergonomie. Darüber hinaus sind die Füsse höhenverstellbar und der Mitarbeiter kann von einer Sitzposition auf eine stehende Position wechseln. N°: MA 185-327-01 Technische Daten: • - Basis aus Granit • - Manueller Kreuztisch MA 145-15, Verfahrweg 150 x 70 mm. Messmassstäben Heidenhain. Mechanische Genauigkeit 0.003mm / 100mm. • - Säule aus Granit mit höchster Genauigkeit. Verfahrweg obere Säule 180mm. Verfahrweg untere Säule 75mm. Mechanische Genauigkeit 0.01mm / 100mm. • - Zoom-Optik 12X mit 8 Rasterindexen. • - Bildschirm 24". • - Farbkamera 1.3 Mpx USB 3.0. • - LED Beleuchtungen. • - Personal Computer mit Monitor. • - Mess- und Vergleichssoftware. • - Glas-Kalibriermassstab mit Chrom-Einlagen.
