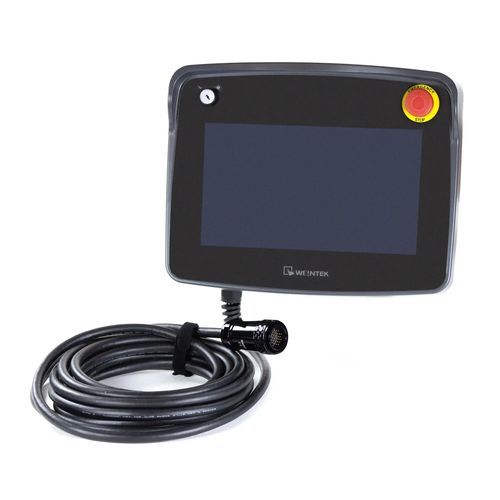

HMI mit Touchscreen cMT3106XM

mit Touchscreenmit resisitivem Touchscreenwandmontiert

Übersicht
Das cMT3106XM ist ein 10,1″ Hand‑HMI für flexible Einsätze an Maschinen oder zwischen benachbarten Arbeitsplätzen. Es verfügt über eine integrierte Rückgriff‑Griff, ein 10,1″ WVA LCD‑Touchdisplay, kabelgebundene Verbindung über eine Anschlussbox sowie integrierte Sicherheitsfunktionen: Schlüsselschalter, Notaustaste und 3‑Positions‑Freigabeschalter. Kabellängen: 6 m (20 ft) oder 10 m (33 ft). Pro Arbeitsplatz ist eine Anschlussbox erforderlich (standard oder kompakt).

Anschlussbox‑Optionen

• Standard Anschlussbox (Außenmontage) — wird außen an Schaltschränken oder an Wänden montiert für einfachen Zugriff und Wartung.
• Kompakte Anschlussbox (Innenmontage) — Einbau in den Schaltschrank für eine ordentliche Installation.
• Beide Boxen unterstützen einen optionalen E‑Stop‑Bypass‑Stecker, um den Sicherheitskreis geschlossen zu halten, wenn das Hand‑HMI getrennt ist.

Sicherheit & Zugangskontrolle

• Schlüsselschalter — beschränkt die Bedienung auf autorisiertes Personal.
• Notaustaste (E‑Stop) — stoppt den Maschinenbetrieb sofort zur Erfüllung von Sicherheitsanforderungen.
• 3‑Positions‑Freigabeschalter — verhindert unbeabsichtigte Aktivierung und ermöglicht kontrollierte Betriebsarten.

Highlights & typische Anwendung

• Konzipiert für den Einsatz an Maschinen oder zwischen angrenzenden Arbeitsplätzen; pro Arbeitsplatz ist eine Anschlussbox erforderlich.
• Ergonomischer Rückgriff und Wandmontage‑Kit im Lieferumfang.
• Verbindung zu SPS/Controllern über die Anschlussbox; Integration mit gängigen Industrieprotokollen möglich in Verbindung mit Maple Systems Software.
• SD/SDHC‑Slot, USB‑2.0‑Host und externe Kommunikation über die Anschlussbox vorhanden.

Technische Daten

• Modell: cMT3106XM
• Display: 10,1″ WVA LCD, 1024 x 600, 350 cd/m², Kontrast 1000:1, 16,7 Mio. Farben
• Touch: 4‑Draht Resistiv (Länge X ±2%, Breite Y ±2%)
• CPU / Speicher: Quad‑Core RISC, 1 GB RAM, 4 GB Flash
• Hintergrundbeleuchtung Lebensdauer: 50.000+ Stunden
• SD Karte: SD/SDHC (bis zu 32 GB)
• USB: USB 2.0 Host x1
• Ethernet / Seriell: verkabelt über Anschlussbox (Anschlussbox stellt LAN/Seriell‑Klemmen)
• Kabeloptionen: 6 m (20 ft) oder 10 m (33 ft)
• Schlüsselschalter: NO x1, NC x1, 24 VDC, 500 mA, mechanische Lebensdauer ~250.000 Zyklen
• Notaustaste: 30 VDC, 500 mA; Normen IEC60947‑5‑1 / EN60947‑5‑1 / IEC60947‑5‑5 / EN60947‑5‑5, UL60947‑5‑5; mechanische Lebensdauer ~250.000 Zyklen
• 3‑Positions‑Freigabeschalter: NO x2, 30 VDC, 500 mA; Normen IEC/EN 60947‑5‑8, IEC/EN 60947‑5‑1, UL508; mechanische Lebensdauer Beispiel 1→2→1 ~1.000.000 Zyklen
• Versorgung: 24 ±20% VDC; typische Leistung 11,52 W; Eingangsstrom ~480 mA @24 VDC
• Isolation: eingebaute Spannungsisolation; Isolationswiderstand > 50 MΩ @ 500 VDC
• Gehäuse / Mechanik: Kunststoffgehäuse, PCB Beschichtung aufgetragen; Abmessungen ca. 302,7 x 240,0 x 116,8 mm; Gewicht ca. 1,6 kg; Wandmontage‑Kit inklusive
• Umgebungsbedingungen: Betrieb 0 ~ 50° C; Lagerung -20 ~ 60° C; Feuchte 10% ~ 90% nicht kondensierend; Fallfestigkeit ~1,2 m; Vibration 10–25 Hz X/Y/Z, 2G, 30 min
• Zertifizierungen / Schutzarten: cULus gelistet, CE / UKCA, RoHS konform, IP65 / NEMA4
