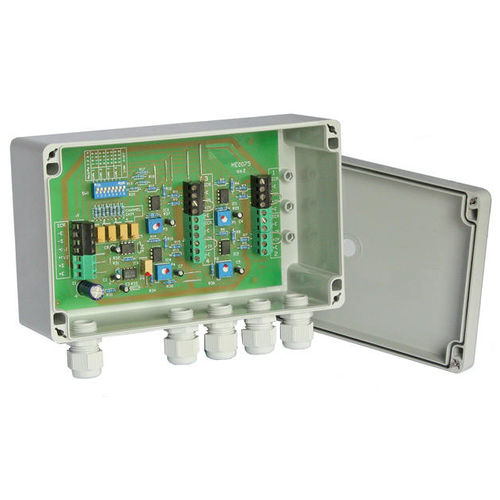

Abzweigdose mit aktiver Summierung JBA

für DIN-SchienewasserdichtIP65

Der JBA ist ein aktiver Summenanschlusskasten, der Anschlussmöglichkeiten für bis zu vier Dehnungsmessstreifen-basierte Sensoren wie Wägezellen, Kraftsensoren, Drucksensoren, Drehmomentsensoren usw. bietet. Er bezieht seine Energie von einem Host-Instrument wie dem LCA20 und LCD20. Die einzelnen Kanalverstärkungen werden über einen 8-Wege-DIP-Schalter und Mehrgang-Potentiometer eingestellt, um eine 1:1-Eingangs-/Ausgangsverstärkung zu erzielen. Sind z. B. drei Dehnungsmessstreifen angeschlossen, erhält jeder einen Verstärkungsfaktor von 0,33, so dass die Gesamtverstärkung in der Summe 1 beträgt. Die gesamte Installation erscheint dann für den Host als ein einziges Messgerät. Ein daraus resultierender Offset (Zero) ist nicht einstellbar, kann aber im Host-Gerät kompensiert werden. Für eine einfache Summierschaltung ohne Trimmung und Eckenkompensation verwenden Sie die Passive Load Cell Junction Board (JPP) und für Fehlerüberwachung und Fehlererkennungsalarmfunktionen die Load Cell Junction Box with Fault Monitoring (LCI). Genaue und einfache Summierung von bis zu 4 DMS-Wägezellen Eckenkorrektur zur Kompensation von Fertigungstoleranzen und Belastungen bei Installationen mit mehreren Dehnungsmessstreifen Individuelle Einstellung der Verstärkung für jeden Kanal Vereinfacht die Installation von Mehrzellenplattformen, Silos, Tanks und Trichterwägesystemen Großer Eingangsbereich - von 0,5 bis 20 mV/V Keine Wechselwirkung zwischen Offset und Verstärkung Keine Wechselwirkung zwischen den Kanälen während der Kalibrierung Wird vormontiert in einem Schottgehäuse geliefert (JBA wie im Hauptfoto oben gezeigt),
