Produktbeschreibung

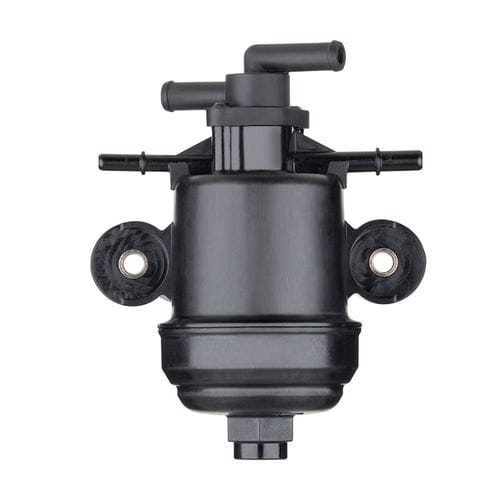

Das Harnstoff-Filtermodul von MANN+HUMMEL schützt SCR-Systeme, indem es Schmutzpartikel aus der AdBlue-Lösung entfernt. Es ist zur Integration sowohl auf der Saug- als auch auf der Druckseite des SCR-Systems ausgelegt und ermöglicht die Aufnahme zusätzlicher Funktionen in einem kompakten Modul. Die Konstruktion ist für den harten Einsatz in Bau- und Agrarmaschinen ausgelegt.

Produktvorteile

• Schützt SCR-Bauteile vor partikelbedingter Abnutzung
• Reduziert Maschinenstillstand und erhöht die Verfügbarkeit
• Verlängert Wartungsintervalle
• Schnelle, einfache und saubere Wartung
• Saugseitige Anwendung möglich dank patentierter Entgasungsmembran
• Froststabilität durch patentierte Kompensationselemente und optionale Beheizung (elektrisch / hydraulisch)
• Einfache und flexible Integration in bestehende SCR-Systeme

Technische Merkmale
Volumenstrombereich: Bis zu 120 l/h
Betriebstemperatur: -5 °C bis +85 °C
Einbau: Saug- oder Druckseitige Integration im SCR-System
Filtermedien: Zellulose oder synthetische Medien
Anwendungen: Bau- & Landmaschinen, Schwerlast, Pkw und Industriemotoren

Leistungsdetails

• Kompaktes Filtermodul ausgelegt für hohe Belastungen in Bau- und Landmaschinen
• Patentierte Entgasungsmembran für zuverlässigen Saugseiteneinsatz
• Patentschützte Kompensationselemente für Froststabilität
• Optionale Beheizungsfunktionen (elektrisch / hydraulisch) für Temperaturmanagement

Aufbau des Harnstoff-Filtermoduls (Schlüsselkomponenten)

• 1 — Kühlmittel-Einlass
• 2 — Harnstoff-Auslass
• 3 — Belüftungsmembran
• 4 — Hydraulischer Heizkörper
• 5 — Kompensationselement
• 6 — Kühlmittel-Einlass (zweiter)
• 7 — Harnstoff-Einlass
• 8 — Kompensationselement (zweiter)
• 9 — Filtereinsatz

Weitere Informationen
Rundumschutz für das Harnstoffsystem: In Bau- und Landmaschinen müssen Harnstofffilter hohen Belastungen standhalten und einen zuverlässigen Betrieb sicherstellen. MANN+HUMMEL hat dieses kompakte Filtermodul entwickelt, um diese Anforderungen zu erfüllen und gleichzeitig Integration und Wartung zu erleichtern.

Technische Daten / Spezifikationen

• Volumenstrombereich: Bis zu 120 l/h
• Betriebstemperatur: -5 °C bis +85 °C
• Einbau: Saug- oder Druckseitige Integration im SCR-System
• Filtermedien: Zellulose oder synthetische Medien
• Anwendungen: Bau- & Landmaschinen, Schwerlast, Pkw und Industriemotoren
• Optionale Beheizung: Elektrisch oder hydraulisch
• Saugseitiger Betrieb möglich durch Entgasungsmembran
• Froststabilität durch Kompensationselemente
