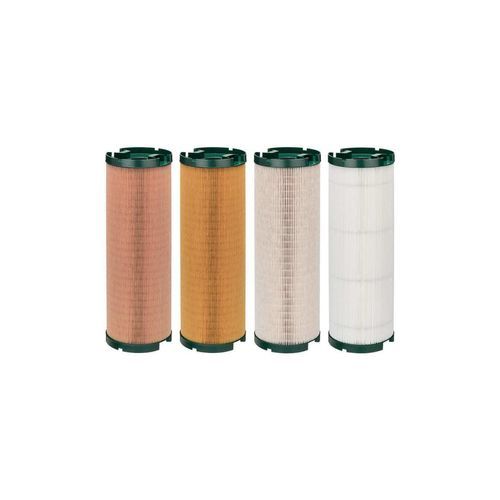

Ölfilterpatrone ProFluid+ PF

für Flüssigkeitenfür FeinfilterungTiefen

Produktübersicht
Filter für Werkzeugmaschinen von MANN+HUMMEL sind für den Werkzeug- und Formenbau konzipiert und entfernen zuverlässig Partikel in Schleif-, Läpp-, Hon- sowie ECM- und EDT/EDM-Prozessen. Erhältlich als PF 15 und PF 34 Filterelemente, optional mit Edelstahlgehäusen für anspruchsvolle Einsatzbedingungen.

Leistung und Langlebigkeit
Hohe Schmutzaufnahme und effiziente Partikelabscheidung verringern verschleiß- und nachbearbeitungsbedingte Kosten. Die Filter schützen Hydraulik- und Prozesskreisläufe, erhalten die Oberflächenqualität der Werkstücke und senken die Gesamtbetriebskosten durch verlängerte Wartungsintervalle und reduzierte Ausfallzeiten.

Materialien und Optionen
Korrosionsbeständige ProFluid+-Medien und weitere Filtermedien sind je nach Fluid und Druck erhältlich. Große effektive Filterfläche ermöglicht hohe Filtrationsleistung bei geringem Platzbedarf. Für korrosive Anwendungen sind PF-Elemente in Edelstahlgehäusen (1.4301 / 1.4404) einsetzbar.

Produktvorteile

• Imprägnierte Filtermedien für hohen Druck und Fluidbeständigkeit
• Auswahl an Filtermedien (Mischfaser, synthetisch, Zellulose) je nach Fluid und Anwendung
• Korrosionsbeständige Elemente und optionale Edelstahlgehäuse
• Verlängerte Wartungsintervalle durch große Filterflächen
• Herstellung gemäß RoHS und REACH

Technische Merkmale - PF 15 / PF 34

• Maximaler Durchfluss: PF 15 — 100 l/min pro Element; PF 34 — 150 l/min pro Element
• Optimaler Durchfluss: PF 15 — 25 l/min pro Element; PF 34 — 35 l/min pro Element
• Maximaler Differenzdruck: 3 bar (beide Modelle)
• Betriebstemperaturbereich: 20 bis 40 °C
• Typische Anwendungen: Schleif-, Läpp-, Hon- sowie ECM- und EDT/EDM-Maschinen

Edelstahlgehäuse - Technische Merkmale

• Material: Edelstahl 1.4301 / 1.4404
• Betriebsdruck: 7 bar (bei 80 °C)
• Standardflansch: DN50 (DIN 2633)

Technische Spezifikationen

• Verfügbare Filtermedien: Mischfaser, synthetisch, Zellulose (Auswahl abhängig von Fluid und Anwendung)
• Max. Durchfluss PF 15: 100 l/min pro Element
• Max. Durchfluss PF 34: 150 l/min pro Element
• Optimale Durchflüsse: PF 15 = 25 l/min; PF 34 = 35 l/min
• Maximaler Differenzdruck: 3 bar
• Betriebstemperaturbereich: 20 bis 40 °C
• Material Edelstahlgehäuse: 1.4301 / 1.4404
• Betriebsdruck Gehäuse: 7 bar (bei 80 °C)
• Standardflansch: DN50 (DIN 2633)
