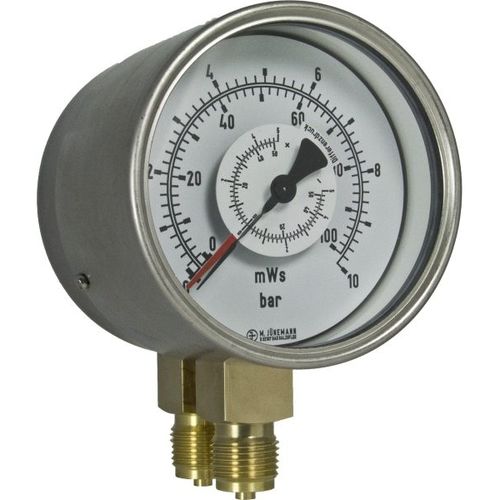

Differential-Manometer DR10 series
mit Zifferblatt-AnzeigeMessingEdelstahl

Differential-Manometer
Differential-Manometer
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Drucktyp
Differential
Anzeige
mit Zifferblatt-Anzeige
Material
Edelstahl, Messing
Druck

Max: 250 bar
(3.625,94 psi)

Min: 0 bar
(0 psi)

Präzision

1,6 %

Durchmesser des Zifferblatts

100 mm, 160 mm
(3,9 in, 6,3 in)

Prozesstemperatur

Max: 60 °C
(140 °F)

Min: -25 °C
(-13 °F)

Beschreibung

ohne Flüssigkeitsfüllung Differenzdruckmessung von zwei unterschiedlichen Drücken. Für gasförmige und flüssige, nicht hochviskose und nicht kristallisierende Messstoffe. Der Messbereich ist gemäß dem maximal auftretendem Druck zu wählen. Bei Auftragserteilung ist der maximale Gesamtüberdruck und der Differenzdruck zu benennen. Einsatzbereiche: ● Pneumatik, Hydraulik ● Heizungs- und Klimatechnik ● Filtermessungen Ausführung ähnlich EN 837-1 Gehäuse Ø 100 und 160 mm Edelstahl Schalttafeleinbaugehäuse DIN 43700, 144 x 72 und 192 x 96 mm Schutzart IP 33 nach EN 60529 / IEC 529 Anschluss 2 x G1/2B, hintereinanderliegend, Messing mit + und - markiert Messorgan 100 bar, Edelstahl - 1.4404, hartgelötet Zeigerwerk Grund- und Deckplatine aus Messing, Laufteile aus Neusilber Zeiger 1 x Standardzeiger, Aluminium, schwarz 1 x mitlaufende Zeigerskala, Aluminium, weiß Zeiger rot, Skala mit +/- 50% des Anzeigebereiches für + und -, Differenzdruckanzeige Zifferblatt Aluminium, weiß, Skala und Beschriftung schwarz Sichtscheibe Instrumentenglas Genauigkeitsklasse Klasse 1,6 Temperatureinfluss, Tref 20°C Temperaturzunahme: +0,3 % FS / 10K Temperaturabnahme: -0,3 % FS / 10K
