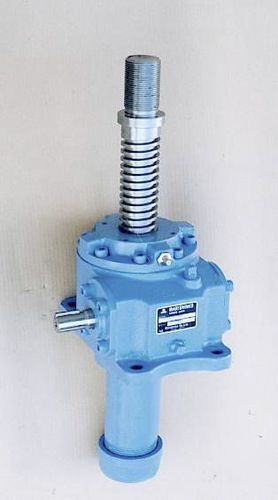

Trapezgewindespindel-Spindelhubgetriebe JA series
Sicherheitsmutterfür SolarpanelGusseisen

Trapezgewindespindel-Spindelhubgetriebe
Trapezgewindespindel-Spindelhubgetriebe
Trapezgewindespindel-Spindelhubgetriebe
Trapezgewindespindel-Spindelhubgetriebe
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
Trapezgewindespindel
Weitere Eigenschaften
Sicherheitsmutter, für Solarpanel, Gusseisen, Aluminium
Stärke

Min: 2 kN

Max: 1.250 kN

Drehmoment

Min: 3 Nm
(2 ft.lb)

Hub

Min: 50 mm
(1,97 in)

Max: 2.000 mm
(78,74 in)

Beschreibung

Standard-Spindelhubelemente der Serie JA (Trapezgewindespindel) Diese sichere Konstruktion beinhaltet eine Selbstverriegelung. Modelle, die für eine Vielzahl von Anwendungen ausgelegt sind, wurden auf eine Kapazität von 2 kN bis 1250 kN genormt. Merkmale Diese Serie verfügt über eine Selbsthemmung durch die Verwendung einer Trapezspindel, die es ermöglicht, die Schraubenwelle auch bei unbeabsichtigter Stromabschaltung zu halten. Fettschmierung wird für den Schneckenvorgelegebereich im Bereich von 2 kN bis 10 kN und Ölbadschmierung für Kapazitäten von 25 kN und mehr eingesetzt. Diese Konstruktion ist auch für den Hochgeschwindigkeitsbetrieb ausreichend streng. Eine ideale Lagerkonstruktion sorgt für hohe Leistung. Die Standardkapazität deckt einen reichen Bereich von 2 kN bis 1250 kN ab. Makishinko hat Erfahrung in der Fertigung bis zu einer Kapazität von 2000 kN. Aufbau [JA002 bis JA010] Schraubenschaftende Wählen Sie aus einer Vielzahl von Anpasskonfigurationen. Hohe Präzision, große Gewindespindel Diese Serie verwendet eine Trapezgewindespindel. Ideale Tragstruktur Diese Baureihe verwendet ein Kegelrollenlager, das sowohl gegen Axial- als auch gegen Radialbelastungen beständig ist. *002 Verwendete Rillenkugellager Hochpräzises Schneckenrad Für diese Serie wird ein spezielles Aluminiumbronze-Material verwendet, das mit hoher Präzision bearbeitet wurde und eine hohe Festigkeit bietet. Große Eingangswelle Diese Serie bietet eine ausreichende Festigkeit für die Verwendung von mehreren angeschlossenen Buchsen. Schraubenschaftführung Auf der Abtriebswellenabdeckung des Schneckenrads ist eine Schraubenführung vorgesehen, um das Abdriften der Schraube zu minimieren. Fettschmierung Fettschmierung bietet einfache Wartung. Leichtgewichtiges Gehäuse Das Gehäuse wird aus Aluminiumdruckguss hergestellt und ist sowohl leicht als auch kompakt.

---
