Wärmebehandlungs-Prozesssteuergerät Optipac VMC-15

für Sondenmodularprogrammierbar

Überblick
Das Optipac VMC-15 von Mahlo GmbH + Co. KG ist ein modulares Prozessleitsystem für Trocknung und Veredelung von Textilien. Es misst, protokolliert und regelt kritische Prozessparameter über die gesamte Arbeitsbreite zur Steuerung von Trocknungs-, Fixier- und stenterbezogenen Schritten. Das System ermöglicht reproduzierbare Prozessführung, höhere Durchsatzraten und deutliche Energieeinsparungen. Die modulare Bauweise erlaubt die Anpassung an Standardlinien und kundenspezifische Installationen. Eine Integration mit Orthopac-Kettengeradstellern ist möglich, um Glätten und Prozesssteuerung zu kombinieren.

Produkt-Highlights

• Modulare Systemarchitektur für skalierbare Installationen
• Bedienerfreundliche Touchscreen-Oberfläche und ergonomische Software
• Anschauliche Prozessvisualisierung und Online-Überwachung
• Regelung in geschlossener Regelstrecke von Temperatur, Verweil-/Fixierzeit, Restfeuchte, Abluftfeuchte, Faden/Reihendichte und Basisgewicht
• Für einfache Nachrüstung in vorhandene Stenterlinien ausgelegt

Kundennutzen

• Erhöhte Produktivität und Produktionssicherheit
• Verbesserte Reproduzierbarkeit und Vergleichbarkeit der Qualität
• Umfassende Dokumentation und Datenprotokollierung
• Reduzierter Energieverbrauch und geringere Betriebskosten
• Kurze Amortisationszeiten durch Effizienzsteigerungen

Einsatzbereiche

• Am Stenterrahmen
• In der textilen Weiterverarbeitung
• Für Trocknungs-, Fixier- und Veredelungsprozesse

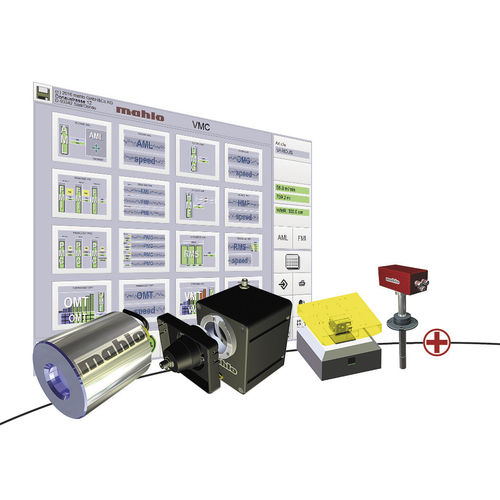

Sensoren (Beispiele, die mit Optipac VMC verbunden und genutzt werden können)

• Permaset VMT – Infrarot-Pyrometer zur Messung und Regelung von Band-/Oberflächentemperatur und Verweil-/Fixierzeit (Beispielmessbereich: 0 - 250 °C)
• Famacont PMC – optischer Fadendichtesensor zur Bestimmung der Schussdichte, Kettendichte (Reihen) und des Basisgewichts
• Ecomat AML – Abluftfeuchtesensor zur Messung von Wasserdampf, Sauerstoff und Abluftzusammensetzung für die Abluftfeuchte-Regelung
• Gravimat FMI – Beta-Transmissionssensor zur Messung von Basisgewicht und Dicke
• Textometer RMS – Restfeuchtesensor basierend auf elektrischer Leitfähigkeit zur Bestimmung der Restfeuchte am Stenterauslauf
• Wilot WMR – Produktbreiten-Sensor mit IR-LEDs im Reflexionsmodus zur Erfassung der Stoffbreite

Integration und Software
Die Optipac VMC-Basiseinheit besteht aus dem Hauptschaltschrank mit elektronischen Steuerkomponenten und einer Bedienstation mit Touchscreen. Optionale Softwarepakete bieten Visualisierung, Protokollierung (z. B. mLog) und Prozessdaten-Management. Das System unterstützt Online-Überwachung und geschlossene Regelung und lässt sich in Kettengeradsteller sowie Mustersteuerungen integrieren, um Glättung, Musterverwaltung und Prozesssteuerung zu koordinieren.

Varianten

• Standalone-Gerät
• Integrierte Lösung in Kombination mit Orthopac-Kettengeradstellern (Geradsteller + Prozesssteuerung)

Caractéristiques / spécifications techniques

• Manufacturer: Mahlo GmbH + Co. KG
• Modulare, erweiterbare Systemarchitektur
• Hauptschaltschrank + Bedienstation mit Touchscreen
• Gemessene/geregelte Parameter: Oberflächen-/Bandtemperatur, Verweil-/Fixierzeit, Restfeuchte, Abluftfeuchte, Faden/Reihendichte, Basisgewicht, Produktbreite
• Kompatible Sensortypen: Infrarot-Pyrometer, Leitfähigkeitsbasierte Feuchtesensoren, Beta-Transmission-Messung, optische Fadendichtesensoren, Luftstrom-/Abluftfeuchte-Sensorik, IR-Breitenmessung
• Unterstützung für Online-Visualisierung, Datenprotokollierung und Prozessdokumentation
• Einfache Nachrüstung und Integration in bestehende Stenterlinien und Orthopac-Geradsteller
