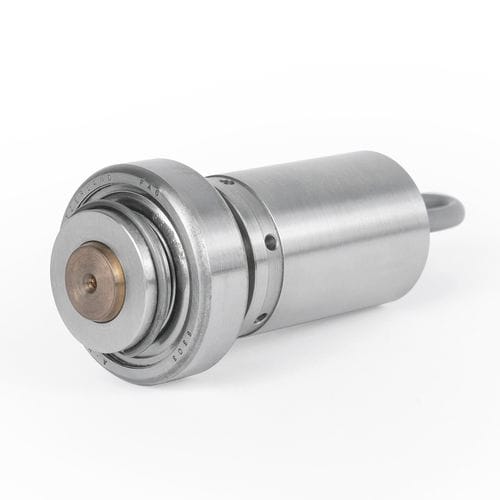

Kraftaufnehmer für Wälzlager DB-DA / DB-DC series

Zug- und DruckkraftDehnungsmessstreifenanalog

Die Magtrol DB-DA und DB-DC Aufnehmer sind für die Messung von Radialkräften in Kugellagern konzipiert. Diese Aufnehmer sind in verschiedenen Durchmessern und Temperaturbereichen erhältlich. Sie arbeiten mit Dehnungsmessstreifen und liefern ein Signal, das proportional zur gemessenen Kraft ist. Merkmale Nominale Kapazität: DB-DA: 50 N, 100 N, 200 N, 350 N &750 N DB-DC: 1200 N Eingebauter Überlastschutz bis zu 10x Nennlast: DB-DA: 2x Überlast Nennlast, DB-DC (kein mechanischer Schutz) Kombinierter Fehler (Linearität und Hysteres): < ±0.1 % (DB-DA-50 < ±0.2 %) Hermetisch abgedichtet; Schutzklasse IP 67 3 Temperaturbereiche verfügbar: 0 … 60 °C, 0 … 100 °C & 0 … 160 °C 3 Mögliche Lagerdurchmesser: ø17, 20 & 25 mm Rostfreie metallische Konstruktion Einfach zu installieren Anwendungen Dieser Messwertgeber ist ideal für die Kontrolle der Spannung von Bändern, Papier oder Textilien und für andere Messungen von Radialkräften an Rotationszylindern geeignet. In Verbindung mit einem Signalaufbereiter ist dieser Aufnehmer ein wesentliches Element für eine hochpräzise Spannungsregelung.
