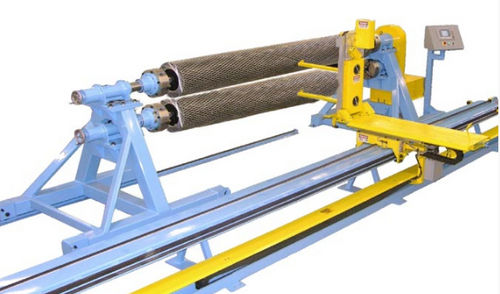

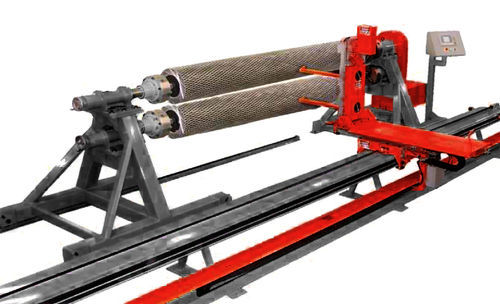

Mehrachsiger Faserwickelmaschine ECLIPSE

Zwei- bis vierachsige Fertigungsmöglichkeiten für kleine bis große Teile Die Eclipse-Filamentwickelmaschine kann leicht für bis zu vier (4) Achsen programmierbarer Bewegung angepasst werden. Die Wickelmaschine der Eclipse-Serie bietet eine stabile und robuste Fertigungsplattform für mittelgroße bis große fasergewickelte Produkte. Mit den zusätzlichen Fähigkeiten der 3. und 4. Achse werden zusätzliche Formen und Anwendungen möglich. Diese Formen können nun röhrenförmige oder sich verjüngende Zylinder mit kuppelförmigen oder elliptischen Enden umfassen. Das Wickeln der Fäden wird durch ein benutzerfreundliches Computerprogramm gesteuert. Die Wickelmuster werden auf der Festplatte des Computers gespeichert, damit sie bei sich wiederholenden Produkten verwendet werden können und nicht jedes Mal neu eingegeben werden müssen. Alle Achsen sind servogesteuert und werden so gesteuert, dass sie mit den erstellten Wickelprogrammen der Rezepte übereinstimmen. Fahrbefehle werden an alle programmierten Achsen gesendet, um die programmierten Wickelmuster zu erreichen. Wickelprogramme versetzen die Maschine in einen automatischen Modus für das Wickeln von Spiralen und Ringen. Das Wickelprogramm steuert die grundlegenden Wickelfunktionen: - Wendel- und Ringwicklung auf zylindrischen Teilen, z.B. Rohren, Antriebswellen - Ringwickeln und mehrstufiges Ringwickeln auf zylindrische Teile - Spiralförmiges geodätisches Wickeln an Zylindern mit gewölbten Enden - Spiralförmige geodätische Wicklung an Zylindern mit konischen Enden - Verbindungswege an Zylindern (Rohren)
