Positionsanzeiger LT80

digitalLeuchtEinbau

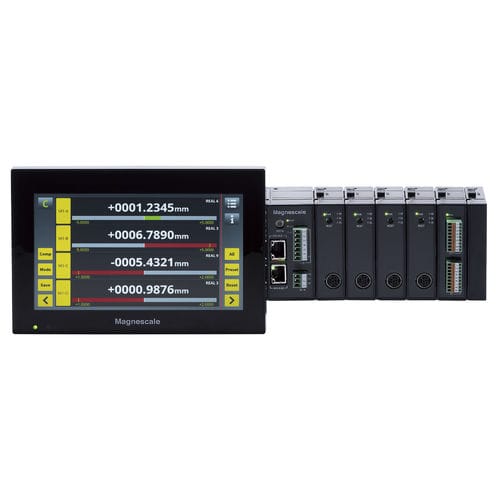

LT80 Multifunktionsdisplay mit Interfacemodulen und klar strukturierter Benutzeroberfläche zur Messwertauswertung von bis zu 16 Kanälen Anschluss von bis zu 32 DK- oder DT-Messtastern (DT-Messtaster mit MT-Adapter) Einfache Installation auf DIN Montageleiste Hochgeschwindigkeits-Triggermodul Beim Anschluss eines Drehgebers mit TTL Ausgangsimpulsen an das Triggermodul können Messwerte von bis zu 16 Messtastern synchron in dynamischen Anwendungen ausgelesen werden Die synchronen Messdaten können auf der LT80 zwischen gespeichert werden LT80-NE Display 7-inch Touchscreen LCD-Display zur Anzeige von 2 bis 16 Messkanälen Verschiedene Messmodi und Messfunktionen wählbar: Aktueller Wert, MAX, MIN, P-P, ADD/SUB Funktion, 2 oder 4-stufige Komparatorfunktion zum automatisierten Messen und Sortieren Display E/A-Status 3 verschiedene Schnittstellen (USB-Stick, SD-Karte, LAN) zur Datenspeicherung, Datentransfer und Parametrierung Verschieden Menüsprachen auswählbar (Englisch, Deutsch, Japanisch) MG80-MA Hauptmodulmodul Anschluss des Displays LT80-NE Direkte Anbindung von MG80-CM Zählermodulen und MG80-LM Triggermodul MG80-CM 1-Kanal Zählermodul Zum Anschluss von DK oder DT-Messtaster (mit MT13 Adapter) MG80-LM Triggermodul Zum Anschluss von z.B. TTL Drehgeber für Triggerimpulse LZ80 E/A Modul Je 8 Eingänge und 8 Ausgänge (PNP oder NPN) Die E/A können frei belegt werden Max. zwei LZ80 Einheiten mit je 8 E/A können an ein MG80-MA angeschlossen werden
