Orbitalschweißkopf D-Head series

GTAWwassergekühltautomatisch

Übersicht

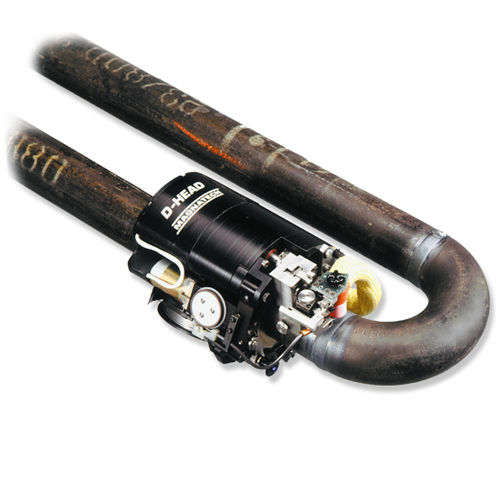

Der Magnatech D-Head 420 Schweißkopf ist für mehrlagige Orbitalschweißungen GTAW Rohr‑zu‑Rohr und Rohr‑zu‑Fitting ausgelegt. Er reproduziert qualifizierte manuelle Schweißbewegungen und -flexibilität, verbessert die Wiederholgenauigkeit und reduziert Nacharbeiten. Das Gehäuse ermöglicht den Einsatz bei radialen und axialen Platzbeschränkungen; der für viele Anwendungen geforderte Mindestfreiraum beträgt 2" / 51 mm. Die Positionierung am Rohr erfolgt über austauschbare Führungsringe (24 Standardgrößen) und Einschubkits für 0,84 – 14" / 21,34 – 355,60 mm OD.

Wesentliche Daten

• Bereich: 0,84 - 14" / 21,34 - 355,60 mm OD
• Hauptfunktion: mehrlagige Orbitalschweißung GTAW, Rohr‑zu‑Rohr und Rohr‑zu‑Fitting
• Werkstoffe: kohlenstoffbasierte und exotische Legierungen
• Kompatible Stromversorgungen: Pipemaster 515 und Pipemaster 516

Hauptmerkmale

• Brenneroszillation (Weaving): Unabhängig programmierbare Breite, Geschwindigkeit und Endverweilzeit; elektronische Quernahtsteuerung über Pendant; pulsierender Strom automatisch mit der Oszillation synchronisiert für kontrolliertes Nahtprofil.
• Fülldrahtspule: Unterstützt Standardspulen 1 kg / 2 lb oder Flachspulen 0,5 kg / 1 lb zur Reduzierung des radialen Platzbedarfs.
• Kopfmontierter Drahtvorschub: Kompakter Vorschub am Kopf unterstützt mehrere Drahtdurchmesser für Prozessflexibilität.
• Befestigung und Rotation des Schweißkopfs: Schwere, scharnierbare Metallführungsringe arretieren den Kopf am Rohr; robustes Kettenradantrieb sorgt für gleichmäßige Drehbewegung.
• Einsatz an vorgeheizten Rohren: Hitzebeständige Komponenten und wassergekühltes Gehäuse für Hochtemperatur‑Anwendungen und Legierungen mit Vorheizbedarf.
• Arc Gap Control (AGC): Echtzeitsteuerung des Elektroden‑Werkstück‑Abstands zur Aufrechterhaltung konstanter Lichtbogenbedingungen und Schweißqualität.
• 3‑achsig verstellbare Drahtdüse: Mehrfachverstellung ermöglicht präzisen Drahteintritt in das Schmelzbad.

Lieferumfang

• Komplettes Drahtgrößensatz (0,020" / 0,5 mm bis 0,045" / 1,2 mm)
• Robuste Drahtführungen
• Standardspulen‑Kit (2 lb / 1 kg)
• Flachspulen‑Kit (1 lb / 0,5 kg)
• Alle für den Betrieb erforderlichen Zubehörteile
• Werkzeugsatz für mechanische Einstellungen
• Verschiedene Schrauben
• Robuster Transport‑/Aufbewahrungskoffer

Erforderliches Zubehör — Führungsringe (Zusammenfassung)

• 103854-1750 — Führungsring, Ketten-/Gliederset, 1,75" Rohr / 44,45 mm
• 103854-1900 — Führungsring, Ketten-/Gliederset, 1,9" Rohr / 48,26 mm
• 103854-2000 — Führungsring, Ketten-/Gliederset, 2,00" Rohr / 50,80 mm
• 103854-2125 — Führungsring, Ketten-/Gliederset, 2,125" Rohr / 53,975 mm
• 103854-2250 — Führungsring, Ketten-/Gliederset, 2,250" Rohr / 57,15 mm
• 103854-2375 — Führungsring, Ketten-/Gliederset, 2,375" Rohr / 60,33 mm
• 103854-2500 — Führungsring, Ketten-/Gliederset, 2,500" Rohr / 63,50 mm
• 103854-2875 — Führungsring, Ketten-/Gliederset, 2,875" Rohr / 73,025 mm
• 103854-3000 — Führungsring, Ketten-/Gliederset, 3,000" Rohr / 76,20 mm
• 103854-3250 — Führungsring, Ketten-/Gliederset, 3,250" Rohr / 82,55 mm
• 103854-3500 — Führungsring, Ketten-/Gliederset, 3,500" Rohr / 88,90 mm
• 103854-4000 — Führungsring, Ketten-/Gliederset, 4,000" Rohr / 101,60 mm
• 103854-4500 — Führungsring, Ketten-/Gliederset, 4,500" Rohr / 114,30 mm
• 103854-5000 — Führungsring, Ketten-/Gliederset, 5,000" Rohr / 127,00 mm
• 103854-5563 — Führungsring, Ketten-/Gliederset, 5,563" Rohr / 141,30 mm
• 103854-6000 — Führungsring, Ketten-/Gliederset, 6,000" Rohr / 152,40 mm
• 103854-6625 — Führungsring, Ketten-/Gliederset, 6,625" Rohr / 168,275 mm
• 103853-7250 — Führungsring, Ketten-/Gliederset, 7,250" Rohr / 184,15 mm
• 103853-7750 — Führungsring, Ketten-/Gliederset, 7,750" Rohr / 196,85 mm
• 103853-8000 — Führungsring, Ketten-/Gliederset, 8,000" Rohr / 203,20 mm
• 103853-8625 — Führungsring, Ketten-/Gliederset, 8,625" Rohr / 219,075 mm
• 103853-10750 — Führungsring, Ketten-/Gliederset, 10,750" Rohr / 273,05 mm
• 103853-12750 — Führungsring, Ketten-/Gliederset, 12,750" Rohr / 323,85 mm
• 103853-14000 — Führungsring, Ketten-/Gliederset, 14,000" Rohr / 355,60 mm

Hinweise
Führungsringe bestehen aus zwei scharnierbaren Segmenten, die sich um das Rohr schließen und verriegeln. Einsätze ermöglichen den Gebrauch an kleineren Durchmessern als die Nenngröße des Rings. Bei OD < 1,75" / 44,45 mm erhöht sich der erforderliche radiale Platz mit abnehmendem Durchmesser.

Technische Daten

• Rohrgrößenbereich: 0,84 – 14" / 21,34 – 355,60 mm
• Kabellänge: 25' / 7,6 m (Standard)
• Fülldrahtmodul — Drahtgrößen: 0,020", 0,030", 0,035", 0,040", 0,045" (0,5, 0,8, 0,9, 1,0, 1,2 mm)
• Fülldrahtmodul — Max. Geschwindigkeit: 2540 mm/min (100 IPM)
• Spulengrößen: 2 lbs / 1 kg Standard; 1 lb / 0,5 kg Flachprofil
• Oszillationsmodul — Max. Hubamplitude: 0,625" / 16 mm
• Oszillationsmodul — Max. Oszillationsgeschwindigkeit: 1520 mm/min (60 IPM)
• Oszillationsverweilzeit: 0 – 1 Sekunde
• Quernahtverstellung: 0,5" / 12,7 mm
• AGC — Hub: 0,5" / 12,7 mm; zusätzliche mechanische Einstellung bis 1,0" / 25,4 mm für dickere Wandstärken
• Brennerantriebsmodul — Max. Drehgeschwindigkeit: 25,4 cm/min (10 IPM)
• Wassergekühlter Brenner: 200 A Dauerleistung
• Einstellmöglichkeit Vor-/Nachlauf Brenner: ±15° (manuell)
• Einstellmöglichkeit Neigung Brenner: ±10° (manuell)
• Gewicht: 8 lbs / 3,6 kg (ohne Brennerkabel)
• Axialspiel: Mittellinie Brenner → hintere Extremität: 8,51" / 216,2 mm
• Radialspiel: Mittellinie Brenner → vordere Extremität: 0,41" / 10,4 mm
• Typischer Platzbedarf: 2,5" / 63,5 mm mit Standardspule (bei OD < 1,75" / 44,45 mm erhöht)
