Bewegungsüberwachungssystem

LadungVerlagerungDicken

Produktübersicht
ROBO-SMART für Strukturlager ist eine Lösung, die konventionelle Strukturlager durch Integration vorinstallierter Sensoren und einer Erfassungseinheit zu überwachten Komponenten macht. Sie liefert kontinuierliche Messdaten zum Verhalten von Lagern und Bauwerken, um die Optimierung der Lebenszykluskosten und eine verbesserte Wartungsplanung zu unterstützen.

Eigenschaften

• Konstruktionsmerkmal für Lager – macht Standardlager durch vorinstallierte Sensoren zu "intelligenten" Bauteilen
• Unterstützt die Optimierung von Lebenszykluskosten
• Lieferung von Daten zum Verhalten von Lager und Bauwerk
• Kompatibel mit ROBO-CONTROL Structural Health Monitoring

Funktionsprinzip

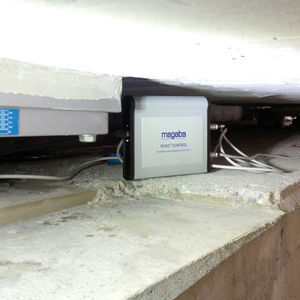

ROBO-SMART für Strukturlager ist eine kompakte, selbstversorgte integrierte Erfassungseinheit. Dauerhafte Präzisionssensoren mit robuster Elektronik übertragen die gemessenen Daten über das 3G-GSM-Netz an einen mageba-Server zur 24/7 Online-Darstellung und zum Zugriff über eine sichere Weboberfläche. ROBO-SMART-Sensoren können werkseitig montiert oder als Nachrüstung vor Ort installiert werden.

Anwendungsbereiche

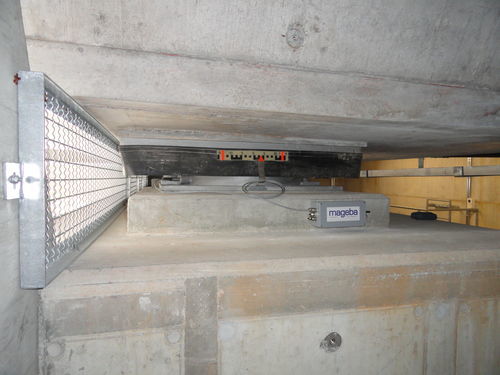

Die am häufigsten mit integrierten ROBO-SMART-IoT-Überwachungssystemen ausgestatteten Strukturlager sind RESTON-POT und RESTON-SPHERICAL Lager; grundsätzlich können jedoch alle mageba-Strukturlager mit Sensoren ausgestattet werden.

Zu den häufigsten Messgrößen gehören Vertikallasten, Verschiebungen, Rotationen und die Schichtdicke des Gleitmaterials.

Das ROBO-SMART-Überwachungssystem ermöglicht die Optimierung der Lebenszykluskosten, indem es akkumulierte Bewegungen misst (was die Wartungsintervalle verbessert), kontinuierliche Echtzeitdaten mit Online-Zugriff und Schwellenwarnungen bereitstellt und die optimierte Auslegung künftiger Lagerersatzarbeiten auf Basis tatsächlich gemessener Lasten, Rotationen und Bewegungen unterstützt.

Dokumente (Beispiele)

• Produktbroschüre: ROBO®SMART Bearing - EN (PDF, 772 kB)
• Expert Knowledge self-evaluating bridge components (PDF, 1 735 kB)
• Referenzbroschüre: Monitoring Systems (PDF, 6 789 kB)
• Anwendungsbroschüre: PROSPECT ROBO-CONTROL systems overview (PDF, 4 596 kB)

Technische Merkmale / Spezifikationen

• Selbstversorgte integrierte Erfassungseinheit
• Dauerhafte Präzisionssensoren mit robuster Elektronik
• Datenübertragung via 3G GSM an einen zentralen Server für 24/7 Online-Darstellung
• Vor-Ort nachrüstbar oder werkseitig integrierbar
• Typische Messgrößen: Vertikallasten, Verschiebungen, Rotationen, Schichtdicke des Gleitmaterials
• Kompatibilität mit ROBO-CONTROL Structural Health Monitoring für Online-Zugriff und Schwellenwarnungen
• Konzipiert zur Optimierung der Lebenszykluskosten und der Wartungsplanung
