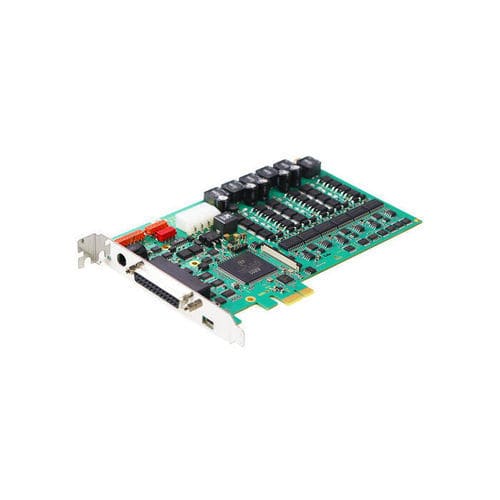

PCI Kommunikationskarte / nicht angegeben TANGO 3 PCI-E neo

3 Achsen

Artikelnummer
00-6076-0300-1003

Produktübersicht
Die TANGO 3 PCI-E neo ist eine hochauflösende Schrittmotorsteuerung als PCI‑E‑Einsteckkarte für Industrie‑PCs. Sie steuert drei Achsen (X, Y, Z) mit einer Auflösung von 819.200 Mikroschritten pro Umdrehung und unterstützt Drehzahlen bis zu 70 Umdrehungen pro Sekunde. Die Kommunikation erfolgt über den PCI‑E‑Bus zur Integration in Maschinensteuerungen und Automatisierungssysteme.

Wesentliche Merkmale

• Steuerung von 3 Motorachsen (XYZ)
• Auflösung: 819.200 Mikroschritte/Umdrehung
• Max. Drehzahl: bis zu 70 Umdrehungen/s
• Manueller Betrieb: digitaler Joystick oder ERGODRIVE digital
• AUX I/O: TTL E/A (4× Digitaleingang, 4× Digitalausgang), 1× Analogeingang (0–5 V), 2× Analogausgänge (0–10 V)
• Trigger/Snapshot: positionssynchroner Trigger und Positionsspeicherung
• Schnittstelle: PCI‑E Bus

Technische Daten

• Produkttyp: Schrittmotorsteuerung als PCI‑E Einsteckkarte
• Achsen: 3 (X, Y, Z)
• Auflösung: 819.200 Mikroschritte pro Umdrehung
• Max. Drehzahl: bis zu 70 Umdrehungen/Sekunde
• Manuelle Steuerung: digitaler Joystick oder ERGODRIVE digital
• AUX I/O: 4× Digitaleingang, 4× Digitalausgang (TTL)
• Analoge Ein-/Ausgänge: 1× Eingang (0–5 V), 2× Ausgänge (0–10 V)
• Sicherheitsfunktion: Power Stage Enable
• Trigger/Funktion: positionssynchroner Trigger, Positionsspeicherung
• Schnittstelle: PCI‑E Bus
• Lieferumfang: ohne Bedienelement und ohne Motorkabel
• Artikelnummer: 00-6076-0300-1003

Datenblätter

• XX-6076-XXXX-XXXX_TANGO_PCI-E_neo_DE.pdf
• XX-6076-XXXX-XXXX_TANGO_PCI-E_neo_EN.pdf
• TANGO_PCI-E_neo_Ausstattungsvarianten_DE.pdf
• TANGO_PCI-E_neo_Equipment_Options_EN.pdf
