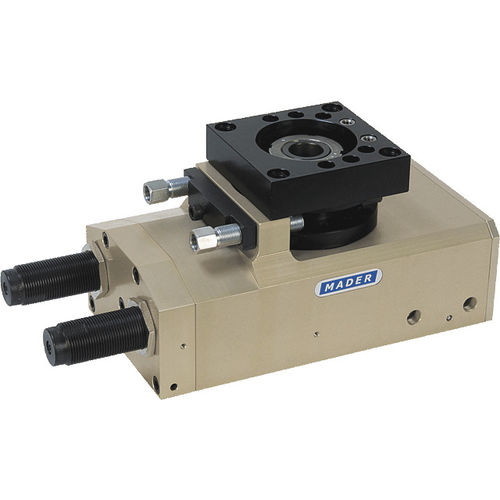

Dreheinheit SES-K-9

Antriebsdrehmoment (effektiv): 24 Nm Drehwinkel: 0 – 190° Wiederholgenauigkeit: ±0,01° Lieferumfang: hydraulische Endlagendämpfung im Lieferumfang enthalten Anschlagsystem: extern, gehärtet Endlage: kein Verlust der Endlage durch verschraubten Näherungsschalter in der Anschlaghülse Antriebszylinder: doppelt beaufschlagt Zylinder-Ø: 2 x 38 mm Kippmoment max.: 110 Nm Axiallast: 1.800 N Radiallast: 2.400 N Luftverbrauch bei 180° (Doppelhub): 303 cm³ Gewicht: 7 kg Antrieb: Druckluft (4 – 8 bar), konstant, gefiltert (10 µm) und getrocknet, geölt oder ungeölt Ansteuerung: 4/2- oder 5/2-Wegeventil Anschluss: R1/8 Werkstoff Gehäuse: hochfestes Aluminium, eloxiert Baugröße: 9 Bewegungsart: rotatorisch Bewegungsgruppe: schwenken
