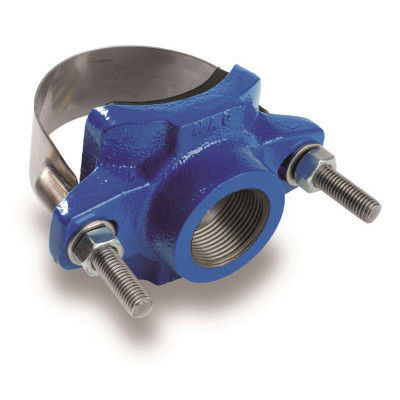

Sattel für Rohre 519

Anbohrsattel für die Durchflussableitung von Stahl-, Guss- und Faserzementrohrleitungen. Er kann dauerhaft auch an Trinkwasserleitungen eingesetzt werden. Schrauben und Muttern aus rostfreiem Stahl und dicke elektrostatische Epoxidbeschichtung für langfristige Korrosionsbeständigkeit.PN 16 barWerkstoffeDeckel aus duktilem Gusseisen GJS-500-7 nach UNI EN 1563, mit eingebrannter elektrostatischer Epoxid-Pulverbeschichtung (RAL 5005), Dicke.250µm, ungiftig.Band aus rostfreiem Stahl AISI 304, Dicke 1,5 mm.Dichtung aus NBR-Gummi, Härte 60 Shore, befestigt am Band aus rostfreiem Stahl gemäß DM174/2004 für den Einsatz in Trinkwassersystemen.Befestigungsmuttern, Schrauben und Unterlegscheiben aus rostfreiem Stahl AISI 304.ZertifizierungenTechnische HinweiseEntnahmestutzen für starre Rohrleitungen aus Stahl, Gusseisen und Faserzement.Zertifiziert für den Einsatz in Trinkwassersystemen gemäß M.D. 174 von 2004.Entnahmestutzen mit Gewinde gemäß UNIISO 228-1.Wird im Labor einer Druckprüfung unterzogen.Anwendung auf allen Arten von Oberflächen, auch auf rauen Oberflächen.MaßtabelleReferenzDN (mm)Z (mm)U (Zoll)Vorspannung min (Nm)Vorspannung max (Nm)Gewicht (kg)519005002550401"60680.80519005003250401 1/4"60681.00519005004050401 1/2"60680.90519006002560401"72800.85519006003260401 1/4"72801.15519006004060401 1/2"72801.05519008002580401"881041.15519008003280401 1/4"881041.60519008004080401 1/2"881041.40519008005080402"881041.90519009002590401"1021121.90519009003290401 1/4"1021122.15519009004090401 1/2"1021122.10519009005090402"1021122.355190100025100401"1121261.955190100032100401 1/4"1121262.205190100040100401 1/2"1121262.105190100050100402"1121262.405190125025125401"1401542.105190125032125401 1/4"1401542.405190125040125401
