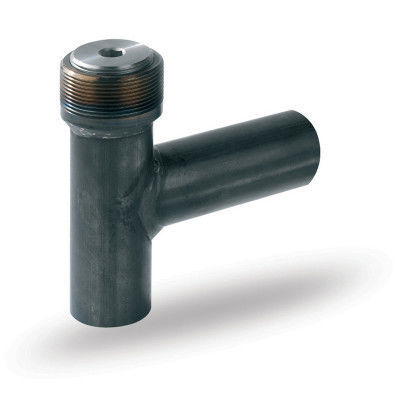

T-Rohrverbinder 138

Kohlenstoffstahl

T-Stück-Anschluss für Abzweigsättel. Wird in Gassystemen mit mittlerem Druck für Typ-IV-Leitungen (bis zu 5 bar) verwendet. - Materialien: - Kohlenstoffstahlrohr nach ISO 3183/API 5L, roh. - Gewindestahlverteiler ASTM A105. - Stahlverschlusskappe ASTM A105 mit doppeltem VITON-Dichtungs-O-Ring. - Technische Hinweise: - Schweißbare Ein- und Auslassverbindung. - Normen: - UNI EN 1555-3 - ISO 4437-3 - UNI EN ISO 228-1 - Maßtabelle: - Referenz: 1380000025, DN (Zoll): 1", DN (mm): 25, L (mm): 97, H (mm): 140, Gewicht (kg): 1.00 - Referenz: 1380000032, DN (Zoll): 1 1/4", DN (mm): 32, L (mm): 102, H (mm): 150, Gewicht (kg): 1.50 - Referenz: 1380000040, DN (Zoll): 1 1/2", DN (mm): 40, L (mm): 104, H (mm): 160, Gewicht (kg): 1.70 - Referenz: 1380000050, DN (Zoll): 2", DN (mm): 50, L (mm): 115, H (mm): 170, Gewicht (kg): 2.50 - Referenz: 1380000065, DN (Zoll): 2 1/2", DN (mm): 65, L (mm): 138, H (mm): 200, Gewicht (kg): 4.00 - Referenz: 1380000080, DN (Zoll): 3", DN (mm): 80, L (mm): 155, H (mm): 210, Gewicht (kg): 6.10 - Referenz: 1380000100, DN (Zoll): 4", DN (mm): 100, L (mm): 182, H (mm): 230, Gewicht (kg): 8.50 - Artikel: 138 - Anwendung: Verwendung für brennbare Gase - MOP: 5 bar - Mindestbestellmenge: 1 - Technische Merkmale / Spezifikationen: - Für Gassysteme mit mittlerem Druck (bis zu 5 bar) - Schweißbare Ein- und Auslassverbindung - Materialien: Kohlenstoffstahlrohr (ISO 3183/API 5L), Gewindestahlverteiler (ASTM A105), Stahlverschlusskappe (ASTM A105) mit doppeltem VITON-Dichtungs-O-Ring - Normen: UNI EN 1555-3, ISO 4437-3, UNI EN ISO 228-1 - Verfügbare Größen: DN (Zoll): 1, 1 1/4, 1 1/2, 2, 2 1/2, 3, 4; DN (mm): 25, 32, 40, 50, 65, 80, 100 - Gewichtsspanne: 1.00 kg bis 8.50 kg
