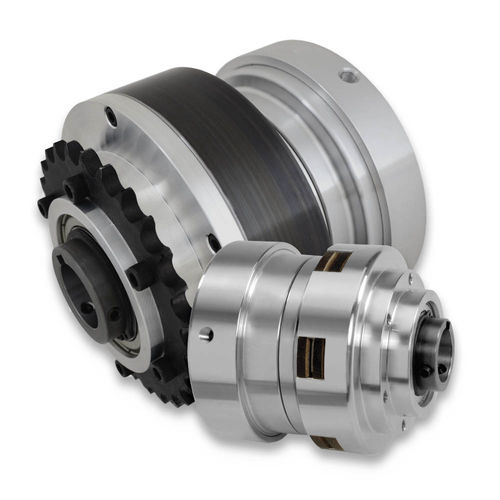

Mehrblatt-Schaltkupplung STH Series
pneumatischfür Anwendungen mit hohem Drehmomentfür Schwerlastanwendungen

Mehrblatt-Schaltkupplung
Mehrblatt-Schaltkupplung
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
Mehrblatt
Betätigung
pneumatisch
Anwendung
für Anwendungen mit hohem Drehmoment, für Schwerlastanwendungen
Weitere Eigenschaften
gelagert
Drehmoment

Min: 15,83 ft.lb

Max: 1.767 ft.lb

Beschreibung

Betrieb Der Luftdruck komprimiert die Antriebs- und Reibscheiben, um ein Drehmoment zu erzeugen. Auslösefedern sorgen für eine positive Auskupplung, wenn die Luft abgelassen wird. Das Drehmoment reagiert linear auf den angelegten Luftdruck. Montage Standard-Baureihe Montage durch die Welle Durchgangs-/Mittelwelle oder Endwelle. Die Kupplung gleitet auf der Welle und wird mit Stellschrauben und einer vom Kunden gelieferten Passfeder befestigt. Verdrehsicherung erforderlich, um eine Drehung des Luftgehäuses zu verhindern. Reibungskupplungen sind für die horizontale Montage ausgelegt. Wenn eine vertikale Montage erforderlich ist, wenden Sie sich bitte an den technischen Dienst für Optionen. Anwendungen Reibungskupplungen eignen sich für Connect/Disconnect- und Cycling-Anwendungen. Die maximale Drehzahl variiert je nach Modell Konstruktionsmerkmale Industrielle Reibungskupplungen sind bis zu den angegebenen Maximalwerten (US und metrisch) gebohrt, um die Installation zu erleichtern. Für Anwendungen, die Schlupf oder einen engeren Drehmomentbereich erfordern, sind Versionen mit Reibbelägen mit niedrigem Koeffizienten erhältlich. Wenden Sie sich für Einzelheiten an die Technik. Bearbeiteter Führungszapfen zur einfachen Montage von Riemenscheiben oder Kettenrädern.

---
