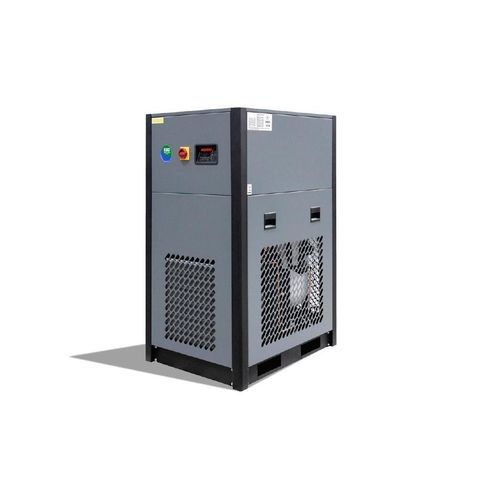

Kälte-Drucklufttrockner DK series

Inline

Überblick
MAC3 vertreibt die DK-Baureihe von Kältetrocknern mit integrierten Filtern. Diese Trockner bieten eine kompakte Bauweise, sehr geringen Druckverlust und einen realen Taupunkt von 3°C, geeignet für industrielle Druckluftanlagen und tropische Bedingungen.

Eigenschaften

• Kompaktes Design
  Chassis so ausgelegt, dass kein freier Raum verbleibt und die Stellfläche minimiert wird.
• Energiesparvorrichtung
  Elektronischer Regler mit Energiesparfunktionen und Fehlerverwaltung.
• Aluminium-Wärmetauscher
  Sehr geringer Druckverlust (~100 mbar) und hohe thermische Effizienz, realer Taupunkt 3°C.
• Zugänglichkeit
  Leichter Zugang zu allen Komponenten zur Vereinfachung von Inspektion und Wartung.
• Scroll-Kompressoren (ab DK 140)
  Wirtschaftliche, langlebige Scroll-Kompressoren bei den größeren Modellen.
• Integrierte Inline-Filter (bis DK 170)
  Ein X-Element Koaleszenzfilter zur Wasserabscheidung bis 1 µm und ein Y-Element Koaleszenzfilter zur Ölabtrennung bis 0,01 ppm.

Hauptmerkmale

• Taupunkt 3°C
• Sehr geringer Druckverlust
• Für tropische Bedingungen konstruiert
• Betrieb bei Zulauftemperaturen bis 60°C und Umgebungstemperaturen bis 50°C dank Kältemittel R-134a und überdimensioniertem Kondensator
• DIGIPRO-Regler (DK10–DK130) oder ESD-Regler (DK140–DK260)

Leistung

• Kältemittel: R-134a
• Maximaler Betriebsdruck: 16 bar
• Maximale Umgebungstemperatur: 50°C
• Maximale Zulauftemperatur: 60°C

Modelle — Kerndaten (Tabelle)
MODELL | SPANNUNG | LUFTLEISTUNG (m3/min) | ANSCHLUSS | INTEGRIERTE FILTER | ABMESSUNGEN (mm L x B x H)
DK 10 | 230/1/50 | 0,35 | 1/2" | GO 55 MX + MY | 452 x 444 x 567
DK 20 | 230/1/50 | 0,58 | 1/2" | GO 55 MX + MY | 452 x 444 x 567
DK 30 | 230/1/50 | 0,83 | 1/2" | GO 55 MX + MY | 452 x 444 x 567
DK 40 | 230/1/50 | 1,45 | 3/4" | GO 155 MX + MY | 473 x 453 x 832
DK 50 | 230/1/50 | 2,17 | 3/4" | GO 155 MX + MY | 473 x 453 x 832
DK 60 | 230/1/50 | 2,83 | 3/4" | GO 155 MX + MY | 473 x 453 x 832
DK 70 | 230/1/50 | 3,30 | 1 1/2" | GO 405 MX + MY | 553 x 503 x 874
DK 80 | 230/1/50 | 4,72 | 1 1/2" | GO 405 MX + MY | 553 x 503 x 874
DK 90 | 230/1/50 | 5,90 | 1 1/2" | GO 405 MX + MY | 553 x 503 x 874

Technische Daten

• Taupunkt: 3°C (realer Taupunkt)
• Aluminium-Wärmetauscher: sehr geringer Druckverlust (~100 mbar)
• Kältemittel: R-134a (über die gesamte Baureihe)
• Maximaler Betriebsdruck: 16 bar
• Betriebsgrenzen: bis zu 60°C Zulauftemperatur und 50°C Umgebungstemperatur (tropische Bedingungen)
• Regler: DIGIPRO für DK10–DK130; ESD für DK140–DK260
• Kompressoren: Scroll-Kompressoren ab DK140 für bessere Effizienz und Langlebigkeit
• Integrierte Filtration (bis DK170): X-Element Koaleszenzfilter zur Wasserabscheidung bis 1 µm; Y-Element Koaleszenzfilter zur Ölabtrennung bis 0,01 ppm
• Konstruiert für einfachen Zugang zu Bauteilen und kompakte Stellfläche
