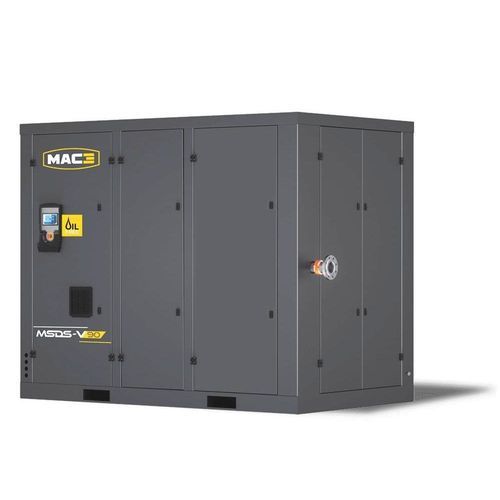

Schraubenkompressor MSDS-V series

Luftelektrischstationär

Übersicht
Leistungsbereich angegeben 55 bis 315 kW; die Tabelle listet Varianten von 55 bis 250 kW. Die MSDS-V-Serie liefert 100 % ölfreie Druckluft für industrielle Anwendungen und kombiniert zweistufige Kompression mit Direktantrieb.

SCHWERPUNKTE

• 100 % ölfreie Luft
• Zweistufiges Schraubenkompressionssystem
• Spezielle Rotorbeschichtung für lange Einsatzzeiten
• Langfristig erhaltene Effizienz
• Bewährte Zuverlässigkeit

LEISTUNGEN

• Betrieb bis 45 °C Umgebungstemperatur
• Industrietaugliche hochwertige Komponenten
• Leistungsstarker elektronischer Controller für Prozesssteuerung
• Hohe Leistung durch Direktantrieb und IE4-Motor
• Geringer Wartungsaufwand
• Robuste Konstruktion für lange Lebensdauer

ERGONOMIE

• Schnelle Inbetriebnahme
• Einfacher Betrieb
• Elektronischer Controller mit Funktionen zur vorbeugenden Wartung
• Zugänglichkeit für vorbeugende Wartungsarbeiten

STANDARD-AUSSTATTUNG
WEG Elektromotor

• IP55, Isolationsklasse F
• Wirkungsgrad IE4

GHH 2-stufiger Schraubenblock

• Anerkannte Zuverlässigkeit und Leistung

Elektronischer Controller SMARTRONIC PLUS

• Alarm- und vorbeugende Wartungsfunktionen; Fernsteuerung
• Master/Slave-Betrieb über serielle Verbindung
• Wöchentlicher Timer
• MODBUS-Protokoll

Direktantrieb

• Flexible Kupplung
• Glockenschutz für die Kupplung

Premium-Kühlsystem

• Zweistufiges Kühlsystem
• Radiallüfter
• Wasserabscheider an beiden Stufen

ANWENDUNGSBEREICHE

• Lebensmittelindustrie
• Elektronik
• Großindustrie
• Medizinisch‑pharmazeutischer Bereich
• Automobilindustrie
• Energieerzeugung

SPEZIFIKATIONEN
MODEL | kW | HP | DURCHFLUSSBEREICH m3/min @7,5 bar | @8,5 bar | @10 bar | LUFTAUSGANG | ABMESSUNGEN (LxBxH) mm | GEWICHT kg
MSDS-V 55 | 55 | 75 | 3,4 - 9,1 | 3,4 - 8,3 | 3,4 - 7,0 | 2" | 2450 x 1600 x 2160 | 2675
MSDS-V 75 | 75 | 100 | 3,4 - 12,1 | 3,4 - 11,3 | 3,4 - 10,6 | 2" | 2450 x 1600 x 2160 | 2935
MSDS-V 90 | 90 | 125 | 3,4 - 14,5 | 3,4 - 13,6 | 3,4 - 13,2 | 2" | 2450 x 1600 x 2160 | 3025
MSDS-V 110 | 110 | 150 | 3,4 - 14,5 | 10,0 - 18,2 | 10,0 - 17,0 | DN 80 | 3085 x 1825 x 2450 | 4100
MSDS-V 132 | 132 | 180 | 10,4 - 22,2 | 10,3 - 21,0 | 10,3 - 19,6 | DN 80 | 3085 x 1825 x 2450 | 4200
MSDS-V 160 | 160 | 220 | 10,0 - 26,9 | 9,8 - 25,5 | 9,8 - 23,5 | DN 80 | 3085 x 1825 x 2450 | 4000
MSDS-V 185 | 185 | 250 | 10,3 - 29,6 | 10,2 - 28,1 | 10,1 - 26,4 | DN 80 | 3085 x 1825 x 2450 | 4600
MSDS-V 200 | 200 | 270 | 18,2 - 35,0 | 18,0 - 31,4 | 17,9 - 28,5 | DN 100 | 3685 x 2140 x 2715 | 6300
MSDS-V 250 | 250 | 340 | 17,3 - 44,5 | 17,2 - 41,2 | 17,0 - 37,7 | DN 100 | 3685 x 2140 x 2715 | 6650

Technische Merkmale

• Baureihe: MSDS-V, deklarierter Bereich 55–315 kW; in der Tabelle Modelle bis 250 kW
• 100% ölfreie Druckluft (zweistufiges Kompressionssystem, spezielle Rotorbeschichtung)
• Betriebstemperatur bis 45 °C
• Direktantrieb und IE4-Motor (WEG: IP55, Isolationsklasse F)
• Elektronischer Controller SMARTRONIC PLUS: Alarme, vorbeugende Wartung, Fernsteuerung, Master/Slave, programmierbare Uhr, MODBUS
• Schraubenblock: GHH, 2 Stufen
• Kühlsystem: zweistufig, Radiallüfter, Wasserabscheider pro Stufe
• Robuste Auslegung für lange Lebensdauer und geringe Wartungskosten
