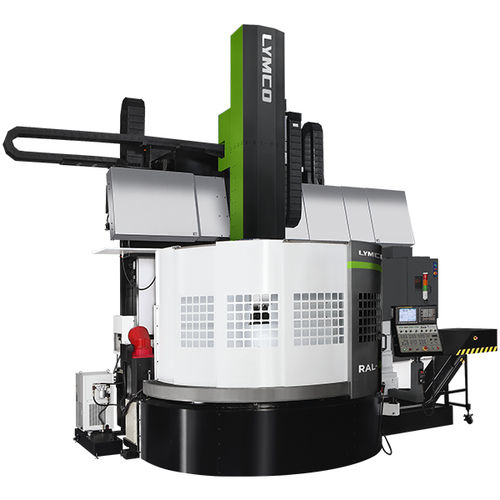

CNC-Drehzentrum RAL series
vertikal2-Achsfür Schwerzerspanung

CNC-Drehzentrum
CNC-Drehzentrum
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Steuerung
CNC
Spindelausrichtung
vertikal
Achszahl
2-Achs
Anwendungsbereich
Bohr, für Schwerzerspanung
Weitere Eigenschaften
zum Fräsen, Gewindeschneid, zum Ausbohren
Durchmesser

1.500 mm, 2.000 mm, 2.500 mm
(59,06 in, 78,74 in, 98,43 in)

Rotationsgeschwindigkeit

Min: 24 rpm
(150,796 rad.min-1)

Max: 2.400 rpm
(15.079,645 rad.min-1)

Max. Schnittdurchmesser

1.500 mm, 1.900 mm, 2.400 mm
(59 in, 75 in, 94 in)

X-Hub

Min: 200 mm
(8 in)

Max: 1.380 mm
(54 in)

Z-Hub

900 mm, 1.000 mm
(35 in, 39 in)

Schnellvorschub auf x-Achse

12.000 mm/min
(8 in/s)

Schnellvorschub auf z-Achse

10.000 mm/min
(7 in/s)

Nominalleistung

7,5 kW, 11 kW, 15 kW
(10,2 hp, 15 hp, 20,4 hp)

Beschreibung

Das LYMCO RAL-Vertikaldrehzentrum ist auf den allgemeinen Drehbedarf von Handwerksbetrieben ausgerichtet. Die RAL-Vertikaldrehmaschine ist mit einem achteckigen Stößel und einem Tisch mit Zylinderrollen- und zentralem Kegelrollenlager ausgestattet und kann tiefe Schnitte ausführen, während sie gleichzeitig einen guten Freiraum für Innenbohrungen und Dreharbeiten bietet. Mit der zusätzlichen C-Achse ist das RAL-Vertikaldrehzentrum in der Lage, ein Werkstück zu fräsen, zu bohren und ein Gewinde zu schneiden. Die bewegliche Querschiene bietet eine flexible Einrichtung für hohe und niedrige Teile. Das Herzstück der Maschine ist das neue, verbesserte Hochleistungslagersystem mit zwei Positionen. Die axiale und radiale Belastung wird von zwei Sätzen japanischer Rollenlager aufgenommen. Der Drehtisch wird durch ein neu entwickeltes Kühlsystem und ein Spänemanagementsystem unterstützt, das eine vollständige Leistungssteigerung ermöglicht. Das Ergebnis war ein 10-Mikrometer-Drehergebnis auf allen Seiten. Tisch Die Konstruktion des Tisches mit zwei Lagerpositionen umfasst ein Axial-Zylinderrollenlager und ein zentrales Kegelrollenlager, um eine stabile Leistung bei schweren Arbeiten zu ermöglichen. Stößel Der achteckige Stößel hat die nötige Stärke, um schwere Dreharbeiten zu bewältigen. Querschiene 5-Positionen-Querschiene mit unabhängigen hydraulischen Verriegelungsblöcken. 15°-Schrägbett-Querschiene für RAL-16(M)P und RAL-20(M)P. Mitlaufende Werkzeuge Die C-Achsen-Funktion ist als Option erhältlich. Die Möglichkeit, in einer einzigen Aufspannung zu fräsen, zu bohren und Gewinde zu schneiden, reduziert den zweiten Bearbeitungsprozess erheblich.

---
