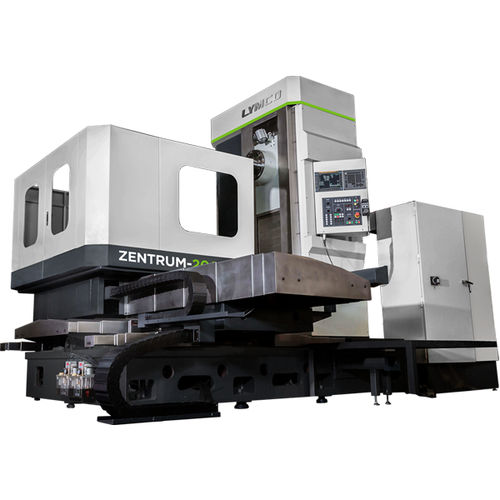

NC-Bohrwerk ZENTRUM-200Q
horizontalfür Schwerzerspanungfür große Werkstücke

NC-Bohrwerk
NC-Bohrwerk
NC-Bohrwerk
NC-Bohrwerk
NC-Bohrwerk
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Steuerung
NC
Spindelausrichtung
horizontal
Anwendungsbereich
für große Werkstücke, für Schwerzerspanung, für den Energiesektor
X-Hub

1.600 mm
(63 in)

Y-Hub

1.200 mm
(47 in)

Z-Hub

1.000 mm
(39 in)

Spindelweg W

400 mm
(16 in)

Spindeldurchmesser

200 mm
(8 in)

Leistung

3 kW
(4,07886 hp)

Beschreibung

Das horizontale Bohr- und Fräswerk ZENTRUM-200Q ist für schwere Bearbeitungsaufgaben ausgelegt. Diese Maschine kann mit Fanuc-, Heidenhain-, Siemens- oder Mitsubishi-Steuerungen konfiguriert werden, um eine optimale Inbetriebnahme und werksweite Integration zu gewährleisten. Die Konstruktion der Pinole und des Spindelgetriebes, die stark verrippte Gussstruktur und die detailorientierten Bauverfahren wurden so angepasst, dass sie auch bei schweren Zerspanungsarbeiten ein zuverlässiges und konsistentes Ergebnis liefern. Der Pinole-Durchmesser von 200 mm wurde speziell für stabile schwere Fräsergebnisse bei voll ausgefahrener Pinole entwickelt und gefertigt. An der Spindel wurde ein massives Drehmoment von über 1000 Nm erzeugt, um eine Vielzahl von Materialien zu bearbeiten. Die gesamte Maschinenkonstruktion wurde so ausgelegt, dass sie der Belastung durch schwere Teile in der Energieindustrie wie Fracking-Komponenten, große Ventilkomponenten und Windkraftanlagengehäuse standhält. Schwerer Schnitt mit 200 mm Pinole Die ZENTRUM-200Q sind mit einer Pinole von 200 mm Durchmesser ausgestattet. Die große Pinole ermöglicht eine stabile Leistung bei den Zerspanungsergebnissen, insbesondere beim Schneiden großer Bohrungen für Fracking-Teile, Ventilteile oder große Motorgehäuse. Basierend auf der japanischen Bauweise sind Spindelgetriebe und Pinole als eine Einheit montiert. Dies ermöglicht eine stabile Leistungsabgabe bei minimalen Vibrationen. Tiefe Reichweite mit 400 mm Spindelhubverlängerung Aufgrund der einzigartigen Struktur und der schieren Größe der Pinole wirken die Spindelstruktur und die Masse des Sattels der 200Q auf die Spindel als Ganzes. Wenn die Spindel auf 400 mm ausgefahren ist, erzielt sie ein ebenso gutes Ergebnis wie bei vollständig eingefahrener Spindel.

---

VIDEO
