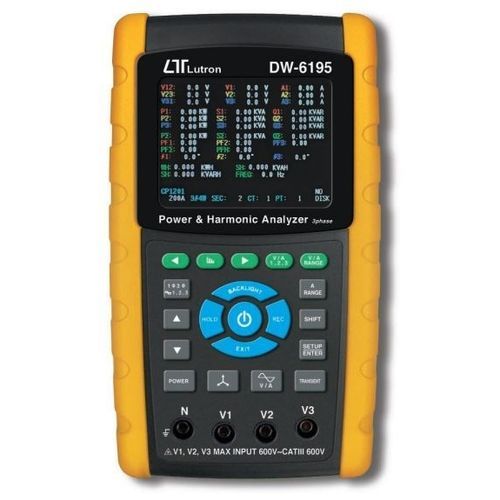

Signalanalysator DW-6195

Überwachungfür dreiphasige StromnetzeLeistung

* Farbige LCD-Anzeige. * Analyse für 3-Phasen-Multi-Power-System, 1P/2W, 1P/3W, 3P/3W, 3P/4W. * 3 Stromsonden (CP-1201) sind im Lieferumfang enthalten, bei einem Wechsel der Stromsonden ist eine Kalibrierung nicht erforderlich. * Stromsonden-Eingangssignal/Bereiche mit Auswahl: Eingangssignal ( ACV ) : 200 mV/300 mV/500 mV/1 V/2 V/3 V. Bereiche ( ACA ) : 20 A/200 A/2000 A/30 A/300 A/ 3000 A /6000A. * Das Messgerät kann mit den universellen Stromsonden zusammenarbeiten. * Komplettes Set mit 4 PC Messleitungen, 4 PC Krokodilklemmen, 3 PC Messzange ( CP 1201 ), AC zu DC 9V Adapter, 4G SD Speicherkarte und Tragetasche. * Messung : V ( Phase-Phase ), V ( Phase-Masse ) A ( Phase-zu-Erde ). KW / KVA / KVAR / PF ( Phase ). KW / KVA / KVAR / PF ( Netz ). KWH / KVAH / KVARH / PFH ( System ). Phasenwinkel. * Anzeige der Oberschwingungen (1-50. Ordnung). * Gleichzeitige Anzeige von Oberschwingungen und Wellenform. * Anzeige der Wellenform mit Spitzenwerten. * Analyse der gesamten harmonischen Verzerrung (THD). * Grafisches Phasendiagramm mit 3-Phasen-Systemparametern. * 3-Phasen-Spannungs- oder Strom-Unsymmetrieverhältnis (VUR, AUR) und Unsymmetrie-Faktor. * Berechneter unsymmetrischer Strom durch die Neutralleitung (An). * Erfassung von transienten Ereignissen (einschließlich Dip, Swell und Outage) mit programmierbarem Schwellenwert (%). * Programmierbares Stromwandlerverhältnis (1 bis 600) und PT-Verhältnis (1 bis 1000). * Die ACV-Eingangsimpedanz beträgt 10 Mega-Ohm. * Sicherheitsstandard: IEC 1010, CAT III 600V.
