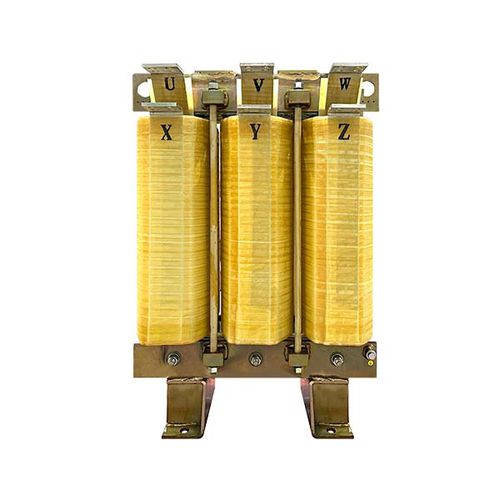

Magnetinduktor LSDZ024

RFFrequenzAC- Ausgabe

Beschreibung: Die AC-Ausgangsdrossel wurde für Photovoltaik-Wechselrichter entwickelt, um Oberschwingungen zu unterdrücken, die Netzspannung zu stabilisieren und Leistungsmodule in Solarenergiesystemen zu schützen und die Einhaltung von Netzanschlussnormen wie IEEE 1547 zu gewährleisten. Produkt Details 1. Fortschrittlicher VPI-Prozess für Zuverlässigkeit Der mit der VPI-Technologie (Vakuumdruckimprägnierung) hergestellte Reaktor erreicht eine gleichmäßige Epoxidharzverkapselung, die den Isolationswiderstand (>500MΩ) und die Feuchtigkeitsbeständigkeit (Schutzklasse IP65) verbessert. Er ist ideal für PV-Anlagen in der Wüste oder an der Küste mit extremen Temperatur- (-40°C bis +85°C) und Feuchtigkeitsschwankungen. 2.Hocheffiziente Leistung für Solaranwendungen Mit einem verlustarmen amorphen Kern und einem optimierten Wicklungsdesign reduziert er die gesamte harmonische Verzerrung (THD <3%), während er Ströme bis zu 300A RMS bei 50/60Hz bewältigt. Seine flache Impedanzkurve (bis 150 kHz) filtert hochfrequentes Rauschen von PWM-Wechselrichtern effektiv heraus und verlängert so die Lebensdauer von Aufdach-Solarsystemen und PV-Anlagen im industriellen Maßstab. Betriebsumgebung A) Höhenlage: Nicht höher als 1000m, bei mehr als 1000m ist ein Derating vorzunehmen; B) Umgebungstemperatur: -25ºC~55ºC. C) Relative Luftfeuchtigkeit: ≤95%; D) In Bezug auf den Installationsort ist darauf zu achten, dass die Isolierung des Transformators nicht durch chemische Ablagerungen, Staub und andere explosive oder erosive Medien beeinträchtigt wird. E) Die Versorgungsspannung ist annähernd sinusförmig, und die dreiphasige Spannung ist relativ ausgeglichen.
