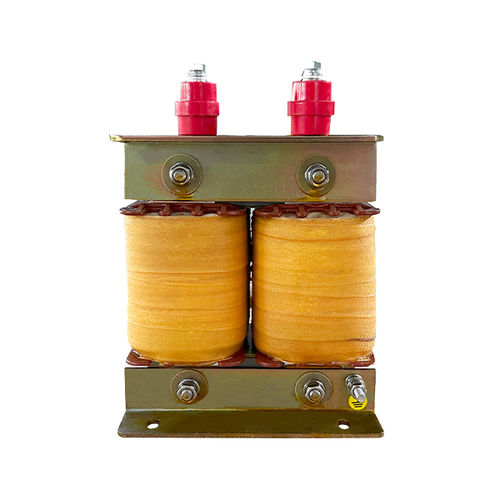

Drahtgewickelter Induktor LSDZ01-1mH-50A-30kHz

mit FerritkernHFfür Hochstrom

1mH 50A Hochfrequenz-Differenzialinduktivität mit Hochspannungsisolatoren Diese 1mH-Differenzialdrosselspule wurde für Präzisions-Photovoltaik (PV)-Testsysteme entwickelt und bewältigt 50A Dauerstrom mit robuster Hochspannungsisolierung. Durch die Verwendung von hochpermeablen Ferritkernen und speziellen Isolatoren unterdrückt sie Hochfrequenzrauschen und gewährleistet gleichzeitig Sicherheit und Zuverlässigkeit bei der Validierung von PV-Wechselrichtern, EMV-Tests und Netzsimulationen. Hauptmerkmale: 1.Hochstrom-Ferritkern-Design a. Der verlustarme Mn-Zn-Ferritkern minimiert das Sättigungsrisiko und sorgt für eine stabile Induktivität (±8% bei 50A) bei extremen DC/AC-Welligkeitsströmen (bis zu 100kHz). b. Optimiertes Luftspaltdesign reduziert Kernverluste (<200 mW/cm³) und Wärmeentwicklung (ΔT 15mm, konform mit IEC 60664-1 Normen. 3.Kompakter, testoptimierter Aufbau a. Platzsparende Ringkern-/EE-Kernstruktur (z. B. 100 mm × 80 mm × 40 mm) mit Litzenwicklungen für geringe Skin-Effekt-Verluste. b. IP20-zertifizierte Anschlüsse und vibrationsbeständige Halterungen eignen sich für PV-Testaufbauten auf dem Tisch oder im Rack. c. EMI-Unterdrückung>30dB im 100kHz-1MHz-Bereich für genaue Messungen des PV-Wechselrichter-Wirkungsgrads.
