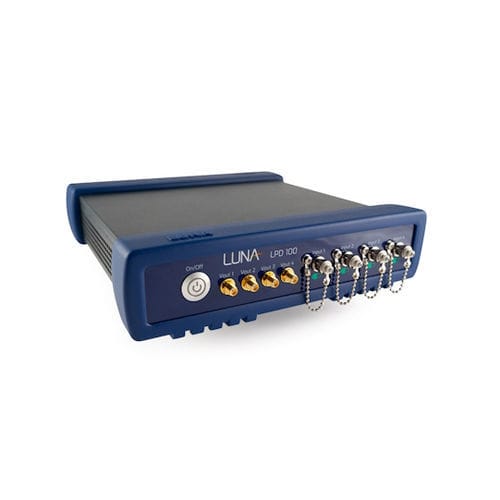

Fotodioden-Detektor LPD 100

dynamischanalogMCA

Der Multiport LPD 100 Log Detector ist ein nützlicher Photodiodenverstärker, der für die Messung niedriger Lichtpegel unter - 90 dBm entwickelt wurde. Der Log-Detektor von Luna ist ein nützlicher Photodiodenverstärker, der für die Messung niedriger Lichtpegel bis zu - 90 dBm entwickelt wurde und ein lineares logarithmisches elektrisches Signal erzeugt. Er wird mit zwei oder vier Kanälen angeboten. Der LPD 100 eignet sich besonders für Leistungsmessungen mit hohem Dynamikbereich in Anwendungen mit geschlossenem Regelkreis. Zum Beispiel bei der Polarisationsnachführung, insbesondere wenn versucht wird, einem minimalen Lichtpegel zu folgen, bei dem die Erzeugung eines zuverlässigen Rückkopplungssignals für den Tracker ein schwieriges Problem darstellen könnte. Hauptmerkmale Kalibriert ab 10 dBm. Ansprechbereich größer bis zu 4 MHz Einfach gepufferter analoger (SMA) Spannungsausgang Spezifikationen Betriebswellenlängenbereich - 1000nm - 1680nm Fasertyp - SM Optischer Steckertyp - FC/APC Ausgangsoffset - -0,6 ± 0,2 V Ausgangsspannung (V) max@10dbm - 2,5 ± 0,1 V Ausgangsimpedanz des SMA-Anschlusses (Ω) - 50Ω Getesteter optischer Dynamikbereich ist 95 dB - -85 dBm - +10 dBm Frequenzbereich (optische Leistung -85 ~ 10dBm) - 0,1MHz - 4MHz Stromversorgung - AC 100~240V / 15VA Betriebstemperatur - 0°C - 50°C Lagertemperatur - -20°C - 70°C Abmessungen - 230mm (L) x 240 mm(B) x 60mm (H)
