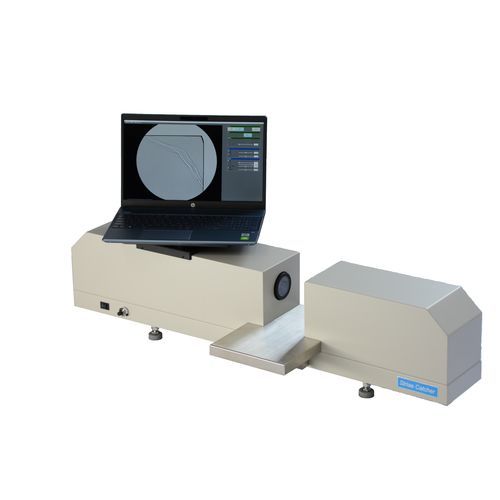

Oberflächenfehler-Inspektionsgerät LSC-5100
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Anwendung
- Oberflächenfehler
Beschreibung
Produktübersicht
Gerät zur Visualisierung von Striae und der Homogenität transparenter Materialien (optische Kristalle, Tiefpassfilter für Kameramodule usw.). Das System verwendet eine Shadowgraph-Anordnung, um Helligkeitsinhomogenitäten durch Striae zu erfassen und vermeidet Bildunschärfen, die bei schlierenbasierten Messerprinzipien mit Messerkante auftreten. Die spezialisierte Software ClearBack führt Hintergrundkorrekturen durch, um die Erkennung von Fehlern bei der visuellen Prüfung zu erleichtern.
Videoanleitung zur Inspektion
Videoanleitung zur Demonstration des Inspektionsablaufs (YouTube-Video eingebettet auf der Seite).
Spezifikation
Inspektionsmethode: Shadowgraphie (Shadowgraph). Nach der 1. Linse wird divergentes Licht aus dem Spatialfilter parallelisiert; die 2. Linse fokussiert das Licht für die Aufnahme durch eine CCD-Kamera. Befindet sich eine Probe mit Striae zwischen den Linsen, wird die parallele Beleuchtung ungleichmäßig und die Helligkeitsunterschiede werden von der CCD erfasst.
Sichtfeld: ca. φ45 mm
Lichtquelle: Hochhelligkeits-LED
Effektive Pixel: 1080 (H) × 824 (V)
Option: Vertikaler Ständer (Gewicht: 10 kg)
PC: Windows 10 (64-bit) empfohlen
Abmessungen (Standard): W1030 × D160 × H205 mm (Gewicht: 29 kg). Vertikaler Ständer (Option): W380 × D455 × H1245 mm
Software: Spezialisierte ClearBack-Software für Hintergrundkorrektur und Fehlerprüfung
Hinweise
Vertikaler Ständer ist als Option erhältlich.
Technische Daten
Gerät zur Visualisierung von Striae und der Homogenität transparenter Materialien (optische Kristalle, Tiefpassfilter für Kameramodule usw.). Das System verwendet eine Shadowgraph-Anordnung, um Helligkeitsinhomogenitäten durch Striae zu erfassen und vermeidet Bildunschärfen, die bei schlierenbasierten Messerprinzipien mit Messerkante auftreten. Die spezialisierte Software ClearBack führt Hintergrundkorrekturen durch, um die Erkennung von Fehlern bei der visuellen Prüfung zu erleichtern.
Videoanleitung zur Inspektion
Videoanleitung zur Demonstration des Inspektionsablaufs (YouTube-Video eingebettet auf der Seite).
Spezifikation
Inspektionsmethode: Shadowgraphie (Shadowgraph). Nach der 1. Linse wird divergentes Licht aus dem Spatialfilter parallelisiert; die 2. Linse fokussiert das Licht für die Aufnahme durch eine CCD-Kamera. Befindet sich eine Probe mit Striae zwischen den Linsen, wird die parallele Beleuchtung ungleichmäßig und die Helligkeitsunterschiede werden von der CCD erfasst.
Sichtfeld: ca. φ45 mm
Lichtquelle: Hochhelligkeits-LED
Effektive Pixel: 1080 (H) × 824 (V)
Option: Vertikaler Ständer (Gewicht: 10 kg)
PC: Windows 10 (64-bit) empfohlen
Abmessungen (Standard): W1030 × D160 × H205 mm (Gewicht: 29 kg). Vertikaler Ständer (Option): W380 × D455 × H1245 mm
Software: Spezialisierte ClearBack-Software für Hintergrundkorrektur und Fehlerprüfung
Hinweise
Vertikaler Ständer ist als Option erhältlich.
Technische Daten
- Inspektionsmethode: Shadowgraphie (Shadowgraph) — optische Anordnung mit Spatialfilter, 1. und 2. Linse, CCD-Erfassung der durch Striae verursachten Helligkeitsinhomogenitäten
- Sichtfeld: ca. φ45 mm
- Lichtquelle: Hochhelligkeits-LED
- Effektive Pixel (Kamera): 1080 (H) × 824 (V)
- Option: Vertikaler Ständer (Gewicht: 10 kg)
- PC: Windows 10 (64-bit) empfohlen
- Abmessungen (Standard): W1030 × D160 × H205 mm (Gewicht: 29 kg)
- Abmessungen vertikaler Ständer (Option): W380 × D455 × H1245 mm
- Software: Spezialisierte ClearBack-Software für Hintergrundkorrektur und Fehlerprüfung
