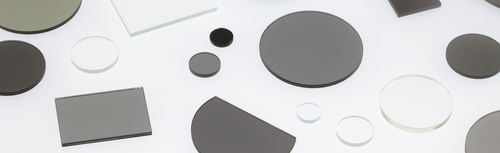

Quarz-Verzögerungsplatte SB-RETAX-5L-1/4λ

Produktübersicht
Eine konstante lineare Viertelwellen-Retardation (1/4λ) wird über den Bereich vom sichtbaren bis zum nahen Infrarot (450–1100 nm) erreicht, wenn linear polarisiertes Licht diese Wellenplatte durchläuft. Die Platte wird durch Laminierung birefringenter Harzfilme zwischen optischen Glas- oder Quarzsubstraten hergestellt und bietet optische Eigenschaften für industrielle und wissenschaftliche Anwendungen. Der Einsatz von Harzfilmen ermöglicht Fertigungen mit Durchmessern über 30 mm sowie die Anpassung des optischen Designs für spezifische Wellenlängenbereiche.

Funktion als zirkularer Polarisator
In Kombination der SB-RETAX-5L-1/4λ mit einem Breitband-Polarisator entsteht eine super-breitbandige zirkular polarisierende Platte: die konstante 1/4λ-Retardation über 450–1100 nm wandelt einfallendes Licht in zirkulare Polarisation um, und die Einheit kann als Isolator wirken, der reflektiertes Licht von reflektierenden Oberflächen blockiert.

Spezifikation
Artikelnummer: SB-RETAX-5L-1/4λ-20; SB-RETAX-5L-1/4λ-25; SB-RETAX-5L-1/4λ-30
Optionen:

• Ohne Achsmarkierungen zur Anzeige der optischen Achsrichtung
• Andere Größen und Formen als Standardprodukte verfügbar; Zollgrößen können in metrische Maße umgerechnet werden
• Serienfertigung möglich

Technische Daten

• Typ: Super-Breitband-Wellenplatte (5 Lagen)
• Retardation: konstante lineare 1/4λ
• Wellenlängenbereich: 450 nm bis 1100 nm (VIS bis NIR)
• Aufbau: laminierte birefringente Harzfilme innerhalb von Glassubstraten (optisches Glas, Quarz)
• Typische Maximalgröße: Durchmesser größer als 30 mm (Fertigung möglich)
• Artikelnummern: SB-RETAX-5L-1/4λ-20; SB-RETAX-5L-1/4λ-25; SB-RETAX-5L-1/4λ-30
• Achsmarkierungen: standardmäßig nicht enthalten
• Anpassung: Größen-/Formanpassung und Zoll-zu-Metrik-Konvertierung möglich
• Anwendung: Kann mit einem Breitband-Polarisator kombiniert werden, um eine zirkular polarisierende Platte zu erzeugen, die als Isolator reflektiertes Licht blockiert
