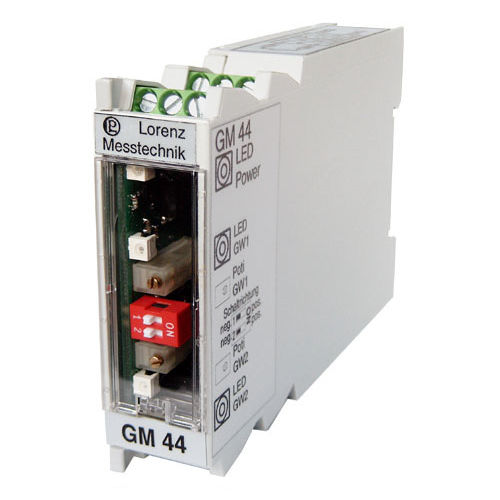

Signalverstärker GM44-GW

zur ErfassungSchaltfür DMS-Sensoren

Grenzwertauswertung mit 2 einstellbaren Grenzwerten, mit 0..±10V Eingang universell einsetzbar.  Grenzwerterweiterung zu GM 40  Für Schaltschrankeinbau, nur 23 mm breit  10 .. 30VDC Versorgung, galvanische Trennung  Einfachste Bedienung  2 Einstellbare Grenzwerte  Schnelle Ansprechzeit <2 ms  Einstellbare Schaltrichtung  Modernste PhotoMos-Relais  2 Schließer  Spannungseingang 0 .. ±10V Die Grenzwertauswertung GM 44 ist als schnelle Grenzwerterweiterung mit 0 .. ±10V Eingang universell einsetzbar. Die schmale Gehäuseform gestattet die platzsparende Montage in Schaltschränken auf genormten Hutprofilschienen. Modernste PhotoMos Relais gewährleisten schnellste und über viele Jahre zuverlässige Schaltvorgänge ohne mechanische Kontakte. Es ist jeweils ein Schließer je Grenzwert vorhanden, der Sollwert kann von -10V bis +10V über ein 20fach Potentiometer eingestellt werden, die Schaltrichtung wird über ein Schalter gewählt. Der Schaltzustand wird jeweils über eine LED angezeigt. Ein galvanisch getrennter Versorgungsspannungsbereich von 10 .. 30V und die Sollwerte von 0 .. ±10V erlauben die direkte Signalanbindung an eine SPSSteuerung. Alle Bedienelemente sind hinter einer abnehmbaren Acrylglasplatte frontseitig erreichbar.
