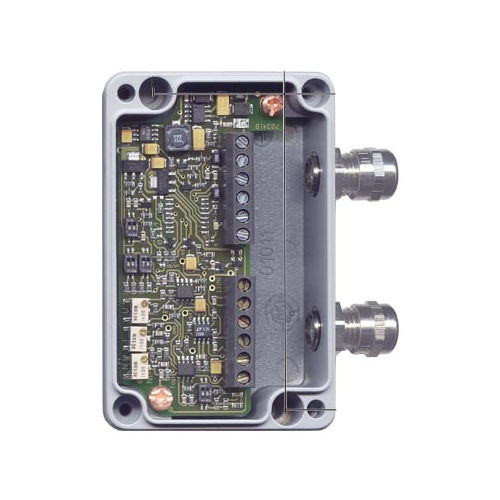

Signalverstärker SI series

Messzur Erfassungfür DMS-Sensoren

DMS-Messverstärker zur Wandlung der Ausgangssignale von DMS-basierenden Sensoren, wie Kraft–, Drehmomentsensoren oder Wägezellen in normierte Spannungssignale ±5V, ±10V, 0/4 ... 20 mA, 10 ±10 mA oder 12 ±8 mA zum direkten Anschluss an z.B. SPS oder Ferti­gungs­auto­maten. Durch sein robustes Aluminium-Druckgussgehäuse mit hoher Schutzart IP66 ist er auch für den Einsatz in der Schwerindustrie bestens geeignet. Leistungsmerkmale • Hohe Genauigkeit • Spannungs- oder Stromausgang • Direkter Anschluss an SPS • Lange Zuleitung von SI zur Auswertung möglich • Durch robustes Aluminium-Druckgussgehäuse auch in der Schwerindustrie einsetzbar • Schutzart IP66 Anwendungen • Forschung und Entwicklung • Mess-, Steuer- und Regelungstechnik • Fahrzeugtechnik • Energie- und Umwelttechnik • Maschinenbau Das Sensor-Interface SI dient zur Schnittstellenanpassung zwischen Sensor und Auswertung. Die störanfälligen Ausgangssignale vonDMS-Messwertsensoren werden auf einen hohen Pegel angehoben. Die Messsicherheit und -genauigkeit wird somit entscheidend erhöht. Der Versorgungsspannungsbereich von 16 ... 32VDC und die Analogausgänge von ±10V bzw. 0/4 ... 20 mA erlauben die direkte Signalverarbeitung mit einer SPS-Steuerung. Der Sensor wird mit einer stabilisierten Gleichspannung gespeist, die aus der ungeregelten Versorgung (16 ... 32VDC) gewonnen wird. Der nachgeschaltete Präzisionsmessverstärker setzt die Ausgangssignale des Sensors in genormte Signale um.
