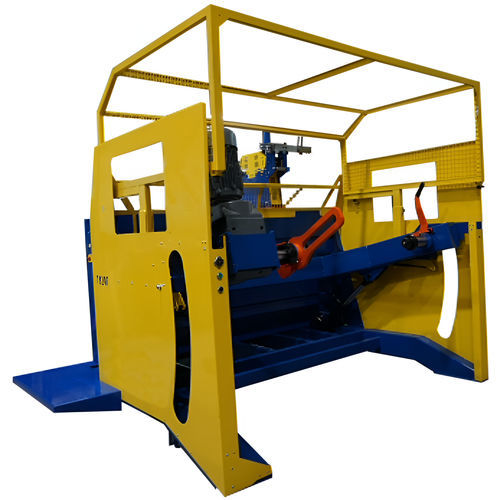

Mit dieser kombinierten Trommel- und Wickelmaschine kann ein einziger Bediener Kabel aus dem Trommellager oder von einem Trommelträger auf eine leere Trommel messen, aufwickeln und abschneiden sowie mit einer zusätzlichen Wickelvorrichtung Spulen herstellen.
Jede Maschine ist nach der europäischen Sicherheitsnorm für Maschinen gebaut und mit dem CE-Zeichen versehen
Anwendungsbereich
- Elektrische Kabel, unummantelt oder ummantelt, Seile, etc. von 1 bis 100 mm Ø.
- Stahldrahtseile Ø 1 bis 55 mm.
- Trommeln von 700 bis 2000 mm Ø.
- Maximales Gewicht 3000 / 4000 Kg
Platzierung zum Aufwickeln
Die Holzspule oder -trommel befindet sich im Inneren der Maschine, zwischen den beiden Achsen mit Kegeln, die sie tragen. Eine der Achsen wird manuell betätigt und durch einen Ratschenhebel blockiert, der einfach und schnell zu bedienen ist. Die andere Achse wird hydraulisch über ein Kissen betätigt, das sich im Schutzkorb der Maschine befindet und perfekt positioniert ist, um die Rolle zu bewegen, während sich die Welle bewegt
- Eingebaut in einen robusten Stahlrahmen, mit optionalen Lenkrädern.
- Heben und Senken der Haspel durch hydraulische Mittel
- Direkte Übertragung auf die Achse
- Die Haspelvorrichtung kann direkt an den Antriebsarm des Motors angeschlossen werden.
- Hydraulische Antriebswelle für den Antriebsarm
- Ratsche der rechten Achse, für eine nützliche Trommelbreite von 520 mm
- Messung und Steuerung mit Touchscreen 5,7" C
- Langsame Rampe und einstellbarer Geschwindigkeitsregler mit Hilfe eines Frequenzumrichters.
- Sicherheitskäfig mit automatischer Schaltsperre gemäß der CE-Richtlinie
---
