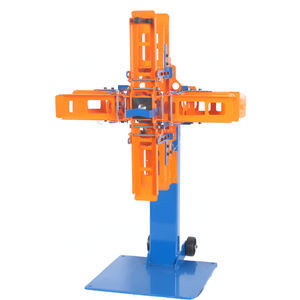

Wickelmaschine für Kabel D11H

für Spulenmanuellmit Längenmessgerät

Die Maschine wird zum Messen und Wickeln von Kabeln und anderen flexiblen Materialien verwendet. Verwendung Für flexible Kabel und Schnüre von 5 bis 16 mm ط. Die maximale Kapazität des Abwickelns und Aufwickelns beträgt 30 bzw. 15 kg. Grundrahmen Grundrahmen aus Stahl von 1.060x250, der eine Messvorrichtung H11, eine Abwickelvorrichtung A20 und die Aufwickelvorrichtung R20 umfasst. MESSGERÄT H11 Gehäuse und Druckbügel aus Leichtmetall. Messrad aus Stahl, 20 cm Umfang, gerändelte Oberfläche. Rollenzählwerk mit kontinuierlicher Anzeige der Messergebnisse, mit 4 mm hohen weißen Ziffern auf schwarzem Grund. Messbereich 999,99 Meter. Nullstellung über Druckhebel. ABWICKELVORRICHTUNG A20 Auflageplatte 500 mm Ø. Konus 60:200 mm Ø, 350 mm hoch, mit abnehmbarer Verschlussplatte. Grundplatte mit 4 Befestigungslöchern mit Stützfuß. WICKELVORRICHTUNG R20 Lagerblock mit Holzkegel 60:200 mm Ø und 350 mm hoch, mit vier Nuten zum Einbinden der Kabelspule. Vorderes Sperrkreuz kann leicht entfernt werden. Maximale Tragfähigkeit 15 kg. - Kabeldurchmesser : 5 a 16 mm - Zählerkapazität : 999,99 Meter - Genauigkeit ca. : +-0,5% - Stahlkabel : optional - Abmessungen : 1.450x500x470 mm
