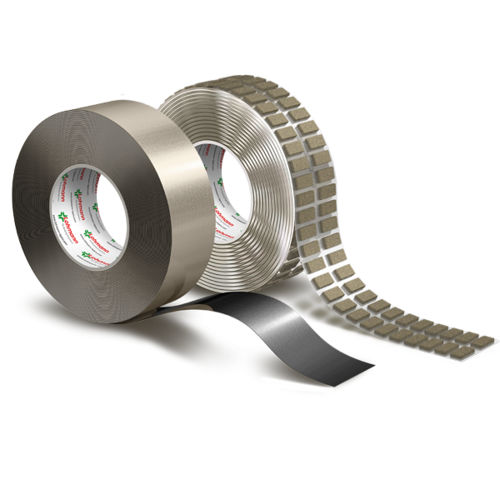

Abschirm-Klebeband DuploCOLL EC®

thermisch leitendisolierendleitfähig

Übersicht
Die multifunktionalen Klebebänder DuploCOLL® von Lohmann bieten hochwertige Klebelösungen für die elektrische und thermische Führung im Elektronikbereich. Die Produkte leisten mehr als reine Verbindung: Wärmeübertragung und -barrieren, Abschirmung und Erdung, Abdichtung, Dämpfung, Schwingungs- und Stoßabsorption, Lichtabschirmung sowie Schutz empfindlicher Bauteile. Die Bänder sind auf die Umwandlung in Zuschnitte für automatisierte Montageprozesse ausgelegt.

Thermisch leitfähig — DuploCOLL® TC
DuploCOLL TC Transferklebebänder auf Acrylbasis erreichen eine Wärmeleitfähigkeit von bis zu 2 W/mK für effizienten Wärmetransport zwischen Bauteilen. Silikon-, halogen- und lösemittelfreie Formulierungen ermöglichen sofortige Haftung auf unregelmäßigen Oberflächen und hervorragendes Oberflächenbenetzungsverhalten. TC-Bänder können Bauteiltoleranzen ausgleichen und gegen Staub und Feuchtigkeit abdichten. Die Produktreihe erfüllt die flammwidrigen Anforderungen gemäß UL 94 und ist kurzzeitig bis ca. 180°C hitzebeständig. Hohe elektrische Isolierung mit Durchschlagspannungen bis zu 26 kV/mm. Verfügbar als Rollen oder kundenspezifische Zuschnitte in Standarddicken von 140 µm bis 2 mm; verschiedene Farben zur optischen Erkennung in automatisierten Fertigungsprozessen.

Elektrisch leitfähig — DuploCOLL EC
DuploCOLL EC-Produkte kombinieren metallisierte Gewebe- oder Schäume als Träger mit elektrisch leitfähigen Acrylklebstoffen ein- oder beidseitig; eine 50 µm Transfer-Variante ergänzt das Sortiment. Diese Lösungen dienen für niederstromige Verbindungen, Verbindungen leitfähiger Materialien, EMI/RFI-Abschirmung und Erdung und reduzieren zusätzlichen Verkabelungsaufwand. Gewebe- und Schaumversionen sind isotrop leitfähig in X-, Y- und Z-Achse und bieten Abschirmleistung von etwa 450 mHz bis 3,8 GHz (inkl. 5G). Leitfähige Schaumklebebänder sind kompressibel, um Toleranzen auszugleichen und dennoch dauerhaften Kontakt für zuverlässige Erdung sicherzustellen. Verfügbar als Rollen oder kundenspezifische Zuschnitte.

Elektrisch isolierend — DuploCOLL® IS
DuploCOLL IS umfasst elektrisch isolierende Schaum- und Filmklebebänder, die Dämpfung und Abdichtung bieten, um empfindliche Bauteile wie Leiterplatten oder flexible Sammelschienen zu schützen. Laminatstrukturen schützen vor Durchschlägen und unterstützen sicheren Betrieb von Batterien und elektronischen Geräten. Sie zeigen gute Temperaturbeständigkeit und können als Wärmesperren in der Produktion oder im Endprodukt dienen. Verfügbar als Rollen oder einzeln zugeschnittene Teile.

Antistatisch — DuploCOLL® AS
DuploCOLL AS einseitige Klebefilme schützen TFT-/LCD-Module und optisch gekoppelte Touchdisplays vor Staub, Kratzern und elektrostatischen Entladungen durch antistatische Trägerfolien und Klebstoffe. Sie bieten gute Temperatur- und Feuchtigkeitsbeständigkeit und ermöglichen eine saubere Entfernung nach langzeitiger Verklebung, geeignet z. B. für die Fahrzeuginnenraumelektronik.

Anwendungen / Funktionen

• Thermisches Management: Wärmeübertragung und Wärmebarrieren
• Elektrisches Management: EMI/RFI-Abschirmung, Erdung, niederstromige Verbindungen
• Abdichtung gegen Staub und Feuchtigkeit
• Dämpfung, Schwingungs- und Stoßabsorption
• Lichtabschirmung und Display-Schutz
• Schutz und Polsterung empfindlicher Bauteile

Verfügbarkeit & Anpassung
Das Portfolio ist als Standardrollen oder als kundenspezifische Hochpräzisions-Zuschnitte in verschiedenen Formen und Standarddicken verfügbar, um automatisierte Montageprozesse zu unterstützen. Optionen umfassen Schaum- oder Gewebeträger, Transferformat, ein- oder beidseitige leitfähige Klebstoffsysteme und unterschiedliche Farben zur verbesserten optischen Erkennung in Fertigungsprozessen.

Technische Merkmale / Spezifikationen

• Wärmeleitfähigkeit (DuploCOLL TC): bis zu 2 W/mK
• Dickenbereich (TC typisch): 140 µm bis 2 mm (Standardoptionen; Zuschnitte verfügbar)
• Flammwidrigkeit: entspricht UL 94-Anforderungen
• Kurzfristige Hitzebeständigkeit: bis ca. 180°C
• Durchschlagfestigkeit (TC): bis zu 26 kV/mm
• Elektrisch leitende Palette (EC): metallisierte Gewebe- oder Schaumträger; leitfähiger Acrylklebstoff ein- oder beidseitig; 50 µm Transfer-Variante
• Leitfähigkeit (EC): isotrop in X, Y und Z; Abschirmung ca. 450 mHz bis 3,8 GHz (5G)
• Elektrisch isolierend (IS): Schaum- und Film-Isolierbänder mit Dämpfungs-/Dichtungsfunktionen und hoher Temperaturbeständigkeit
• Antistatisch (AS): antistatische Folienträger und Klebstoff, gute Temp.- & Feuchtigkeitsbeständigkeit, saubere Entfernung nach Langzeitverklebung
• Schaumvarianten: kompressibel zur Toleranzausgleichung; geringe Rückstellkraft, um Druck auf empfindliche Bauteile zu vermeiden
• Produktformen: Rollen und kundenspezifische Zuschnitte für automatisierte Fertigung
• Materialien: silikonfrei, halogenfrei und lösemittelfrei (für TC-Acryl-Transferbänder)
