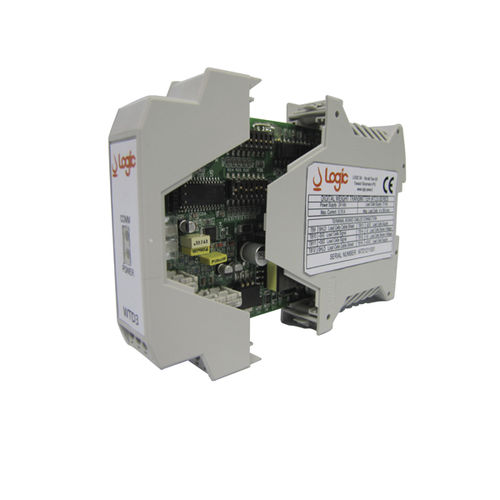

Signalaufbereiter für DIN-Schiene WTD-3

digitalRS-485für Dehnungsmessstreifen

WTD-3 Dehnungsmessstreifen-Wägezellen-Konditionierer mit digitaler Gewichtsübertragung über serielle RS485-Schnittstelle Der WTD3 ist ein DMS-Wägezellen-Konditionierer mit digitaler Gewichtsübertragung über eine serielle RS485-Schnittstelle. Eine einfache Installation und sofortige Verwendung machen dieses Produkt geeignet für spezielle industrielle Anwendungsanforderungen. Es ist mit einem Gehäuse für DIN-Schienenmontage erhältlich. ALLGEMEINE MERKMALE - Bis zu A angeschlossene Wägezellen (mit 350 Q résistance) - Serielle RS485-Schnittstelle mit ModBus-RTU-Protokoll - Gehäuse für DIN-Schienenmontage geeignet - Entspricht der EMV-Richtlinie 2014/30/EU und wurde gemäß den harmonisierten Normen EN 61000-4 und EN 61000-6 für Industrieumgebungen geprüft Galvanische Isolierung durch DC/DC-Wandler zwischen der 24 Vdc-Stromversorgung, den Wägezellen und dem RS485-Bus für eine bessere Reduzierung möglicher Interferenzen, die von der PLC-Schnittstelle kommen. Das Gerät ist werksseitig kalibriert und eine Kalibrierung durch den Anwender ist nicht erforderlich. TECHNISCHE MERKMALE Stromversorgung des Geräts: Stromversorgung der Last cetls: Température-Bereich: Maximaler Strom: Protokoll: Eingangssignal: RS485-Ausgang: Linearität: Baudrate: Konvertierungen: Digital filten Abmessungen: 24 Vdc+10%, 3 Wmax 5 Vdc von 0 °C bis +45 °C 150 mA (4 Wägezellen mit R=350 Q) ModBus RTU von -4mV/V bis +4 mV/V 19 Bit + Vorzeichen 0,01% 9600.19200. 57600.115200 10 Proben pro Sekunde 8.16.32. 64 gemittelte Werte 23 x 99 x 111 mm (B x H x T)
