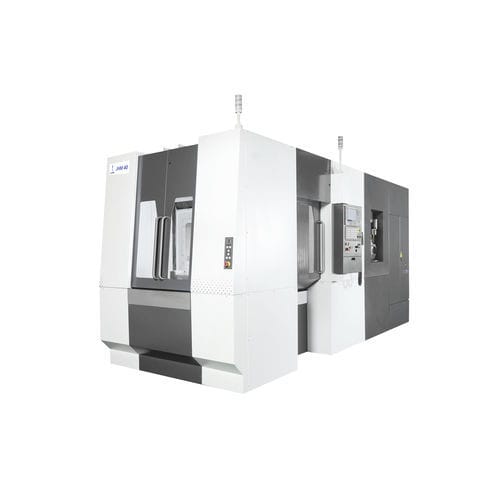

3-Achs-Bearbeitungszentrum JHM 40vertikalBT 40Schneid
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Möchten Sie direkt kaufen?
Besuchen Sie unseren Shop.
Eigenschaften
- Achszahl
- 3-Achs
- Spindelausrichtung
- vertikal
- Spindelnase
- BT 40
- Zuatzfunktion
- Schneid
- X-Hub
500 mm
(19,69 in)- Y-Hub
500 mm
(19,69 in)- Z-Hub
500 mm
(19,69 in)- Rotationsgeschwindigkeit
6.000 rpm
(37.699 rad.min-1)- Leistung
11 kW, 15 kW
(14,96 hp, 20,39 hp)- Vorrückgeschwindigkeit X-Achse
48.000 mm/min
(31,5 in/s)- Vorrückgeschwindigkeit Y-Achse
32.000 mm/min
(21 in/s)- Maximale Tischlast
400 kg
(882 lb)- Werkzeuggewicht (max.)
7 kg
(15,4 lb)- Werkzeugwechselzeit
3 s
- Gesamtgewicht
9.000 kg
(19.841,6 lb)- Gesamtlänge
2.800 mm
(110,2 in)- Gesamtbreite
5.800 mm
(228,3 in)- Gesamthöhe
2.730 mm
(107,5 in)
Beschreibung
KAPAZITÄT
Spindelmitte bis Palettenoberkante - mm - 100-600
Spindelnase bis Palettenmitte - mm - 100-600
Max. Werkstückdurchmesser - mm - 600
Max. Länge des Werkstücks - mm - 500
PALLETTE
Palettengröße - mm - 400 x 400
Anzahl der Paletten - Nr. - 2
Palettenwechsel - Typ - Rotierend
Maximaler Indexierungswinkel - Grad - 1o
Palettenwechselzeit - sec - 15
SPINDEL
Leistung des Spindelmotors
Max. Spindel-Drehmoment
( Kont. /Inter.) - Nm - 52.5 / 95.5
VORSCHUBSYSTEM
Schnittvorschub - m/min - 10
Durchmesser x Steigung der Kugelumlaufspindel - mm - ∅40 x 16
AUTOMATISCHER WERKZEUGWECHSLER
Max. Werkzeugdurchmesser mit angrenzendem Werkzeug - mm - 75
Max. Werkzeugdurchmesser ohne angrenzendes Werkzeug - mm - 140
Max. Werkzeuglänge - mm - 300
CNC-ANLAGE
Steuerung - - Fanuc 0i-MF
---
