TMR-Magnetfeldsensor LF series

energiesparend

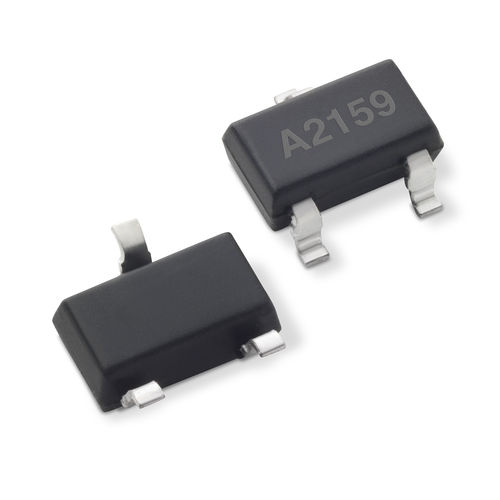

Der TMR Schalter ist ein digitaler Magnetschalter, der Tunneling Magnetoresistance (TMR) und CMOS-Technologie integriert, um einen magnetisch getriggerten digitalen Schalter mit hoher Empfindlichkeit und extrem niedrigem Stromverbrauch bereitzustellen. Es enthält TMR-Magnetsensor und CMOS-Signalverarbeitungsschaltung in einem Paket, einschließlich eines On-Chip-TMR-Spannungsgenerators für präzise magnetische Abtastung, einen TMR-Spannungsverstärker und Komparator sowie einen Schmitt-Trigger, um eine Schalthysterese zur Rauschunterdrückung bereitzustellen. Ein interner Bandlückenregler wird verwendet, um eine temperaturkompensierte Versorgungsspannung für interne Schaltungen bereitzustellen, was einen weiten Versorgungsspannungsbereich ermöglicht. Es ist im Paket SOT23-3 verfügbar. TMR-Technologie unterstützt Bop von 5 oder 7 oder 10 oder 14 oder 17 verfügbaren Gauss Extrem niedriger Stromverbrauch: 200 nA bei einer Reaktion von 50 Hz oder 1,5 uA bei einer Reaktion von 1 kHz Abtastrichtungen für X-Achse oder Z-Achse erhältlich. Unipolare oder omnipolare oder bipolare (einrastende) Betriebsarten verfügbar Ausgezeichnete thermische Stabilität Open-Drain- oder Push-Pull-Ausgang verfügbar SOT23-3-Einheit Anwendungen: Näherungsschalter Verbrauchsmessgeräte einschließlich Gas-, Wasser- und Wärmemessgeräte Positions- und Geschwindigkeitserfassung Motor- und Lüftersteuerung Halbleiterschalter
