Zelt für gewerbliche Nutzung Sphere Dome

transportierbarmodularzerlegbar

Allgemeine Beschreibung
LIRI entwickelt und optimiert seit über 20 Jahren geodätische Kuppelzelte. Zur Gewährleistung der statischen Sicherheit des 60‑m‑Ku­ppeldachs bei größeren Spannweiten werden die Kreuzungspunkte der Schalenstruktur verstärkt. Der Rahmen besteht aus hochfesten Stahlrohrschalen mit hoher Tragfähigkeit; ausgelegte Windwiderstandsklasse ca. 10–12. Geeignet für temporäre oder semipermanente Installationen bei fachgerechter Montage und Verankerung.

Material & Abdeckungsoptionen
Rahmen: hochfeste Stahlrohre. Abdeckung: PVC‑Gewebe in hoher Qualität, erhältlich in opakem Weiß, transluzent oder volltransparent sowie in anderen Farben. PVC bietet Wasserdichtigkeit, Flammschutz und UV‑Beständigkeit. Volltransparente Abdeckungen erhöhen Sicht und Tageslicht. Individuelle Drucke (Logos/Grafiken) auf der Abdeckung möglich.

Anwendungen & Größen

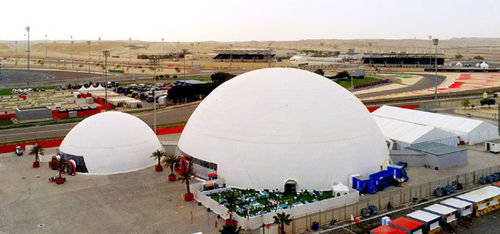

Stützenfreier Innenraum ohne Innenpfosten ermöglicht 100 % nutzbare Bodenfläche. Kleine Kuppeln eignen sich für Glamping‑Units, temporäre Unterkünfte oder Gastronomieeinheiten; große Kuppeln (einschließlich des 60‑m‑Modells) eignen sich für Freiluftmessen, Festivals, Firmenveranstaltungen und Hochzeiten. Standardgrößen von 3 m bis 60 m Durchmesser; Größen und Konfigurationen projektbezogen anpassbar.

Produktspezifikation
Durchmesser | Firsthöhe | Bodenfläche | Volumen | Stangendetails
3m | 2.3m | 7.1m² | 12.7m³ | 20mm
4m | 2.89m | 12.6m² | 28m³ | 20mm
5m | 2.93m | 19.6m² | 41m³ | 20mm
6m | 3.52m | 28.3m² | 70m³ | 20mm
7m | 4.1m | 38.5m² | 110m³ | 26mm
8m | 4m | 50.2m² | 134m³ | 26mm
9m | 4.5m | 63.6m² | 191m³ | 26mm
10m | 5m | 78.5m² | 262m³ | 26mm
11m | 5.5m | 95m² | 348m³ | 26mm
12m | 6m | 113m² | 452m³ | 33mm
13m | 5.82m | 132.7m² | 545m³ | 33mm
14m | 6.27m | 153.9m² | 685m³ | 33mm
15m | 6.72m | 176.6m² | 845m³ | 33mm
16m | 7.16m | 201m² | 1030m³ | 33mm
17m | 8.5m | 226.9m² | 1285m³ | 33mm
18m | 9m | 254.3m² | 1525m³ | 33mm
19m | 9.5m | 283.4m² | 1795m³ | 33mm
20m | 10m | 314m² | 2090m³ | 38mm
21m | 10.5m | 346.2m² | 2420m³ | 38mm
22m | 11m | 379.9m² | 2785m³ | 38mm
23m | 11.5m | 415.3m² | 3180m³ | 38mm
24m | 12m | 452.2m² | 3615m³ | 38mm
25m | 12.5m | 490.6m² | 4090m³ | 48mm
30m | 13m | 706.5m² | 5744m³ | 48mm
35m | 14m | 961m² | 8170m³ | 48mm
40m | 15m | 1256m² | 11191m³ | 51mm
45m | 18m | 1589.6m² | 17367m³ | 48mm
50m | 20m | 1962.5m² | 23823m³ | 48mm
55m | 22m | 2374.6m² | 21710m³ | 48mm
60m | 25m | 2826.0m² | 43524m³ | 51mm

Patentinformation
Produktpatente: ZL201720646509.2, ZL201820743648.1.

3D‑Zeichnung
Ein 3D‑Modell/-Zeichnung steht auf der Produktseite zur Verfügung, um Struktur und Erscheinungsbild zu veranschaulichen.

Eigenschaften / Technische Daten

• Durchmesserbereich: Standard 10 m–60 m; andere Größen kundenspezifisch.
• Rahmen: hochfestes Stahlrohr; ausgelegte Windwiderstandsfähigkeit ca. Stufe 10–12 je nach Installation und Verstärkung.
• Abdeckung: PVC hoher Spezifikation (transparent oder opak), wasserdicht und UV‑beständig.
• Stangendurchmesser variieren mit der Größe (klein: 20–26 mm; mittel/groß: 33–51 mm). Siehe Spezifikationstabelle.
• Optionale Zubehörteile: modulares Holzfußbodenpaket, ABS‑Wandmodule, Möbel, Vorhänge, Klimaanlagen.
• Qualitätskontrolle: Probeanbau und Anpassungen im Werk vor Auslieferung zur Sicherstellung von Sicherheit und Zuverlässigkeit.
