Zelt für gewerbliche Nutzung ADDS

modulartransportierbarEvents

Übersicht

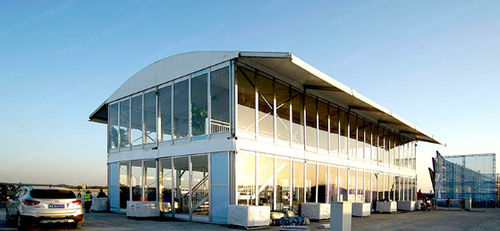

Das Arcum Doppelstockzelt (Modell ADDS) ist ein modulares zweistöckiges Zeltsystem für Spannweiten von 15 m bis 30 m. Die Länge lässt sich über modulare Felder konfigurieren; die Konstruktion eignet sich für temporäre oder semi-permanente Nutzung. Der Hauptrahmen besteht aus extrudiertem, eloxiertem Aluminium (6061/T6) und die Planen sind doppelt PVC-beschichtetes Polyestergewebe mit flammhemmenden Eigenschaften. Die Plane verfügt über ein professionelles Spannsystem und kann mit Kundenlogos kundenspezifisch bedruckt werden.

Wesentliche Konstruktions- und Strukturmerkmale

• Hauptprofil: 300x120x5 mm Vier-Kanal-Extrusionsprofil (6061/T6)
• Verbessertes Stab-Spannsystem (anstelle von Gummispannung)
• Seitenteilverbindung fest an der Traufträger befestigt (statt ringgehängt)
• Zweitetagessystem: 28 mm wasserfestes Sperrholz
• Bodenauflage: hochwertige Holzbalken
• Viele Kleinteile sind mit Standard A-Frame Doppelstock-Systemen austauschbar

Anwendungsbereiche
Geeignet für Veranstaltungsstrukturen, VIP-Zuschauertribünen, temporäre oder semi-permanente Gebäude für Ausstellungen, Sportveranstaltungen und großflächige Events. Die modulare Bauweise erlaubt Anpassungen bei begrenzten Flächen und unterschiedlichen funktionalen Anforderungen.

Kompatible Zubehörteile

• Seitenteile mit transparenten PVC-Fenstern
• Bodenanker und Gewichtsplatten
• Innenverkleidungen und Vorhänge
• Glaswände, ABS-Wände, Sandwichwände
• Glasschiebetüren, Schiebetüren, Rolltore
• Transparente Dachabdeckungen und Seitenteile
• Bodensysteme
• Dachrinnen-/Entwässerungssysteme

Treppentypen für Doppelstockzelt

• A1
• A2
• B
• C1
• C2
• D
• E1
• E2

Produktspezifikation
Spannweite | Traufhöhe | Firsthöhe | Feldmaß | Hauptprofil
15 m | 6.75 m | 8.1 m | 5 m | 300x120x5 mm (4-Kanal)
20 m | 6.75 m | 8.9 m | 5 m | 300x120x5 mm (4-Kanal)
25 m | 6.75 m | 9.84 m | 5 m | 300x120x5 mm (4-Kanal)

Patente
Nationale Patentnummern: ZL201520433483.4, ZL201120397706.8, ZL201520503051.6, ZL201520411133.8

Anpassung und Servicehinweise
Planen können mit kundenspezifischem Druck (Logos) geliefert werden. Die Konstruktion ist mit den aufgelisteten Zubehörteilen kompatibel; maßgeschneiderte Design- und Engineering-Leistungen sind verfügbar, um projektbezogene Anforderungen zu erfüllen. Technische Parameter sind vertraglich oder im technischen Datenblatt zu bestätigen.

Technische Daten

• Modell: Arcum Double Decker Tent (ADDS)
• Verfügbare Spannweiten: 15 m, 20 m, 25 m (Bereich bis 30 m)
• Feldmaß: 5 m (modular; einige Konfigurationen geben auch 3 m-Module an — technisch abzustimmen)
• Traufhöhe: 6.75 m
• Firsthöhe: 8.1 m (15 m), 8.9 m (20 m), 9.84 m (25 m)
• Hauptprofil: 300x120x5 mm Aluminium 4-Kanal (extrudiert, eloxiert, 6061/T6)
• Rahmenmaterial: Aluminium 6061/T6 (extrudiert, eloxiert)
• Abdeckmaterial: doppelt PVC-beschichtetes Polyestergewebe, flammhemmend nach Industriestandards
• Bodenauflage: Holzbalken
• Zweiter Stock: 28 mm wasserfestes Sperrholz
• Spannsystem: Stab-Spannsystem
• Seitenteilbefestigung: Befestigung an der Traufträger
• Typische Einsatzbereiche: VIP-Tribünen, Veranstaltungsstrukturen, temporäre oder permanente Gebäude
